POMPAYangın SöndürmePompaları
Sprinkler, yangın dolabı, hidrant ve diğer su bazlı yangın söndürme sistemlerini besleyen; NFPA 20 kapsamında uçtan emişli, çift emişli, hat tipi ve çok kademeli yangın pompaları.
4 pompa tipi, tek görev
Her tip için teknik değerler, NFPA 20 anma debilerine göre seçim tablosu ve kullanım alanları ürün sayfasında.

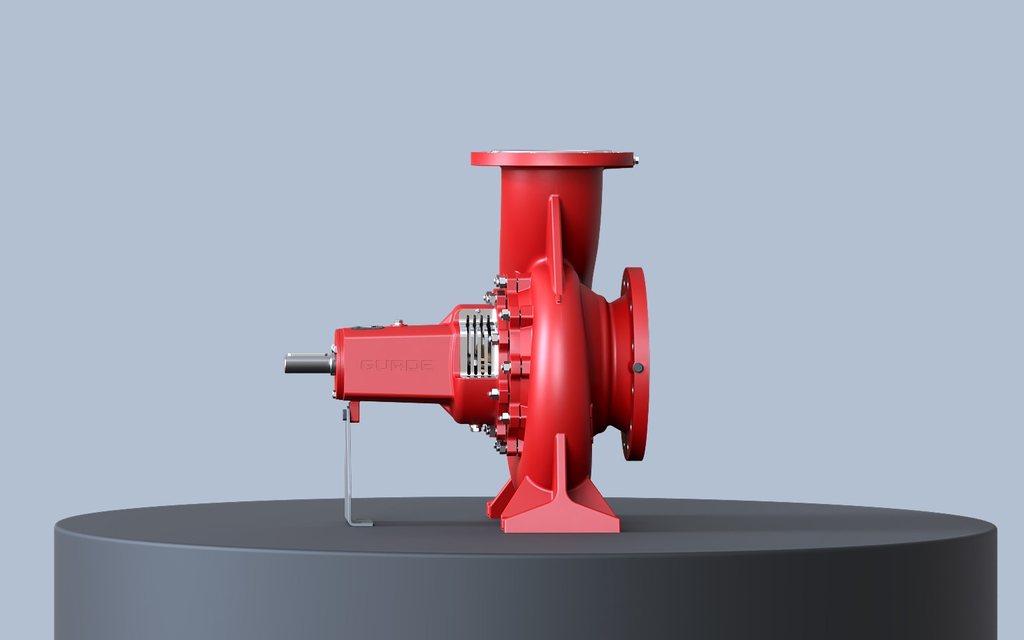

01Uçtan Emişli Yangın Pompaları
Uçtan emişli yangın pompaları yatay milli, salyangozlu, tek kademeli, kapalı çarklı santrifüj pompalardır.
- Debi
- 25 – 5000 GPM
- Basma yüksekliği
- 40 – 100 m
- Basma flanşı
- DN32 – DN250
- Gövde basıncı
- 10 – 16 bar

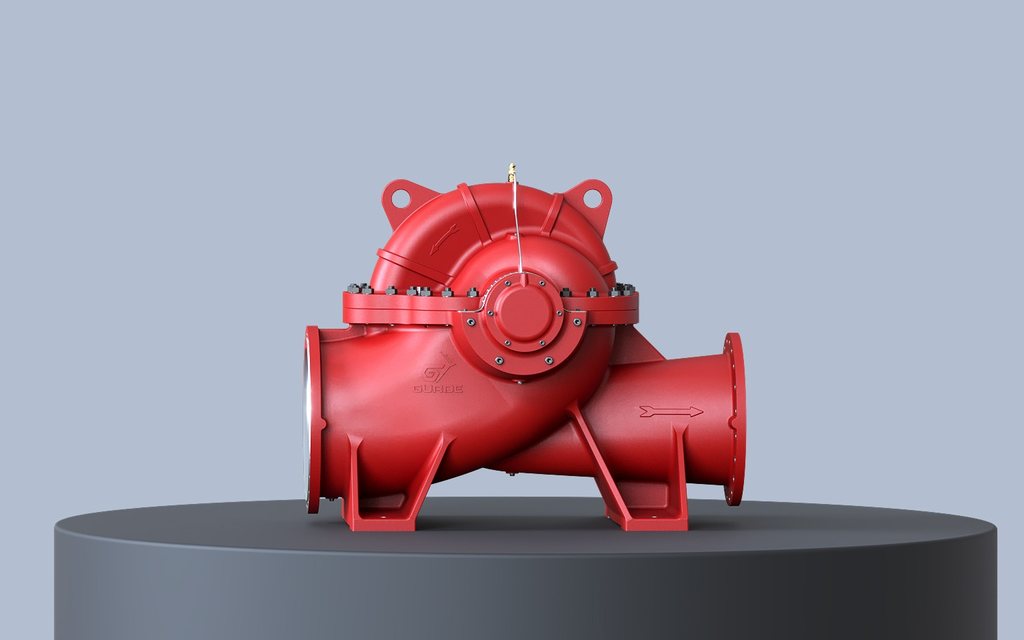

02Çift Emişli Yangın Pompaları
Çift emişli yangın pompaları geniş kapasite ve basma yüksekliği aralığına sahiptirler, motor ve tesisat sökülmeden bakım ve tamir kolaylığı sağlarlar.
- Debi
- 400 – 5000 GPM
- Basma yüksekliği
- 50 – 140 m
- Basma flanşı
- DN65 – DN200
- Gövde basıncı
- 16 – 25 bar

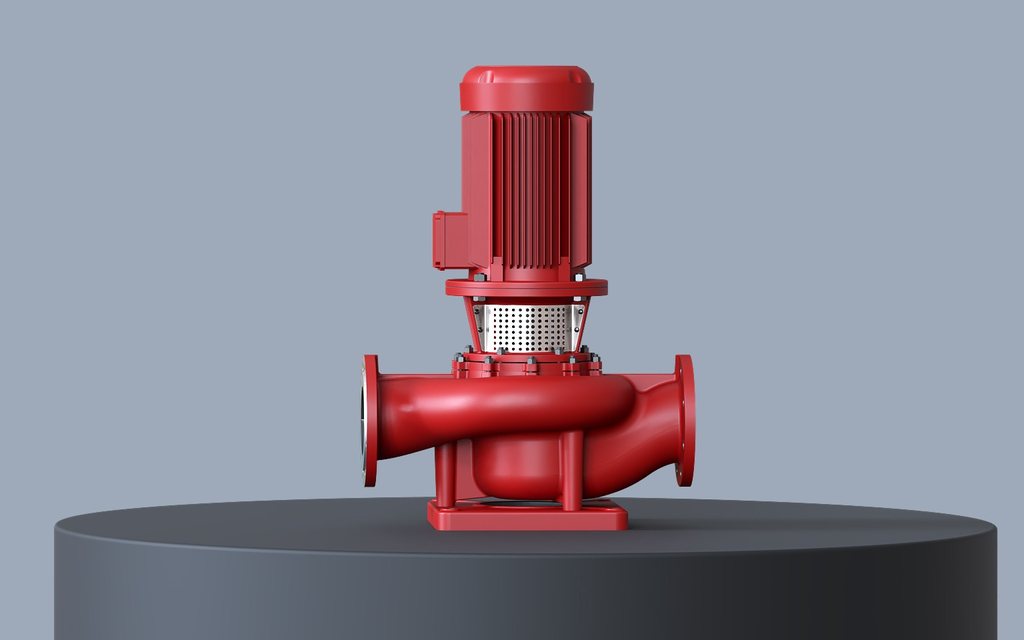

03Hat Tipi Yangın Pompaları
Hat tipi yangın pompaları salyangozlu, tek kademeli, kapalı çarklı, düz boruya bağlanabilen monoblok santrifüj pompalardır.
- Debi
- 25 – 1250 GPM
- Basma yüksekliği
- 30 – 90 m
- Basma flanşı
- DN40 – DN200
- Gövde basıncı
- 10 – 16 bar

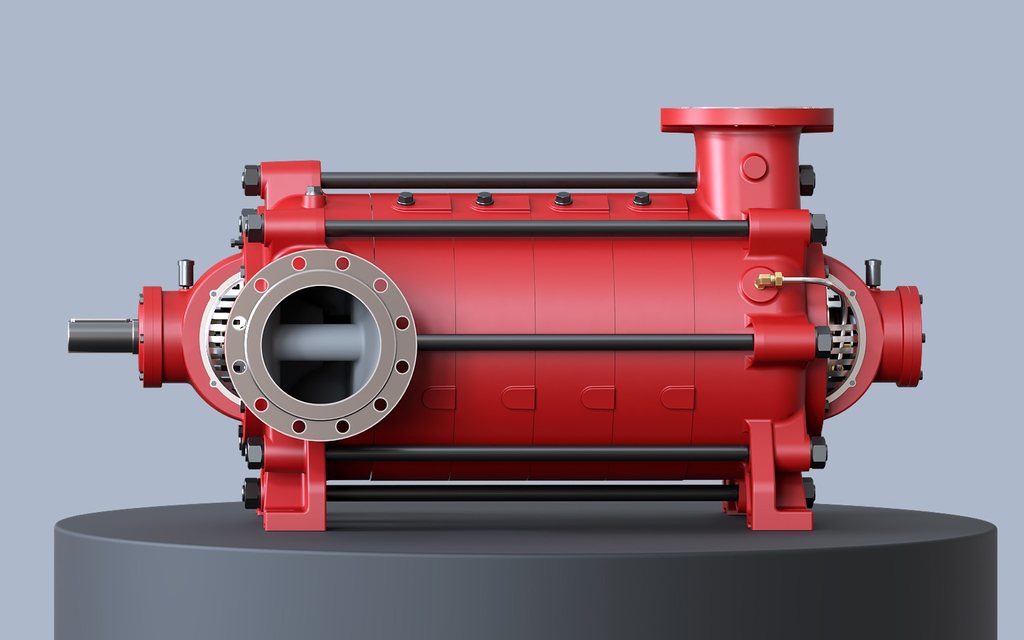

04Yatay Milli Çok Kademeli Yangın Pompaları
Yatay milli çok kademeli yangın pompaları radyal bölünebilir gövdeli, uçtan emişli, kapalı veya yarı açık çarklı, çok kademeli santrifüj pompalardır.
- Debi
- 25 – 2500 GPM
- Basma yüksekliği
- 60 – 170 m
- Basma flanşı
- DN32 – DN200
- Gövde basıncı
- 30 bar
Hangi pompa, hangi motor?
Anma debisini ve basma yüksekliğini seçin; dört tipte karşılık gelen pompa büyüklüğü ve motor gücü listelenir.
Anma debisi (GPM)
Basma yüksekliği (m)
NFPA 20 yangın söndürme pompaları
NFPA 20 – STANDARD FOR THE INSTALLATION OF STATIONARY PUMPS FOR FIRE PROTECTION
NFPA 20, sabit yangın pompalarının seçim ve montajına yönelik dünya çapında kabul görmüş temel standarttır. Bu standart; sprinkler, yangın dolapları, hidrant sistemleri ve diğer su bazlı yangın söndürme sistemlerine su besleyen pompaların doğru seçilmesini, emniyetli şekilde yerleştirilmesini ve yangın anında beklenen debi ve basıncı güvenilir şekilde sağlamasını hedefler. Yatay ve düşey milli santrifüj pompalar, düşey türbin pompalar ve pozitif deplasmanlı pompalar dâhil olmak üzere yangın koruma amaçlı kullanılan sabit pompaları kapsar.
Performans karakteristiği · temsili eğri
Anma debileri (GPM)
NFPA 20’ye göre yangın pompalarının anma debileri bu değerlerden farklı olamaz.
Sistemin özellikleri
- Yangın anında otomatik devreye girer
- Belirlenen nominal debi ve basınç değerlerini karşılar
- Yedekleme, izleme ve kumanda fonksiyonları tanımlıdır
- Kabul testleri ve periyodik kontrolleri tariflenmiştir
Performans kriterleri
- Kapalı vanada (sıfır debi) basma yüksekliği anma değerinin en fazla %140’ı
- %150 debideki basma yüksekliği anma değerinin %65’inden küçük olamaz
- Anma debisinde emme borusundaki akış hızı 3 m/s’den küçüktür
UL Listed / FM Approved
UL LISTED / FM APPROVED FIRE FIGHTING PUMPS
UL Listed ve FM Approved ibareleri, yangın pompalarının bağımsız uluslararası kuruluşlar tarafından ilgili standartlara göre test edilip belgelendiğini gösterir. Bu sayede yatırımcı ve işletmeci; yangın anında devreye gireceği test edilmiş, sertifikalı ve global olarak tanınan bir koruma sistemi ile tesisini güvence altına almış olur.
UL / FM test kriterleri
- Belirlenen debi – basınç eğrisini sağlama
- Sürekli çalışma ve dayanım
- Güvenilir devreye girme ve performans sürekliliği
Avantajları
- Sigorta şirketleri ve denetleyici kurumlar nezdinde kolay kabul ve güvenilirlik
- NFPA 20’ye uygun sistem tasarımını destekleyen, belgelenmiş performans
- Yüksek riskli tesislerde (endüstriyel tesisler, enerji santralleri, büyük depolar, AVM’ler vb.) uluslararası seviyede standart güvenlik
UL / FM’e göre tasarım özellikleri
- Beyan edilen debi yalnız standart anma debilerinden biri olabilir; 5000 GPM’den sonra 500 GPM adımlarla artar
- Basılan sıvı ile temas eden tüm cıvata, vida vb. bronz veya korozyona dayanıklı malzemeden
- Otomatik hava tahliye ventili, gövde soğutma vanası ve manometreler ile birlikte tedarik
- Rulmanlar maksimum yüklemede en az 5000 saat L-10 ömürlü
- En az 4 sarım yumuşak salmastra ve sulama halkası (sulama halkası yoksa en az 5 sarım)
- Çark, aşınma halkaları, mil, sulama halkası ve glenler korozyona dayanıklı malzemeden

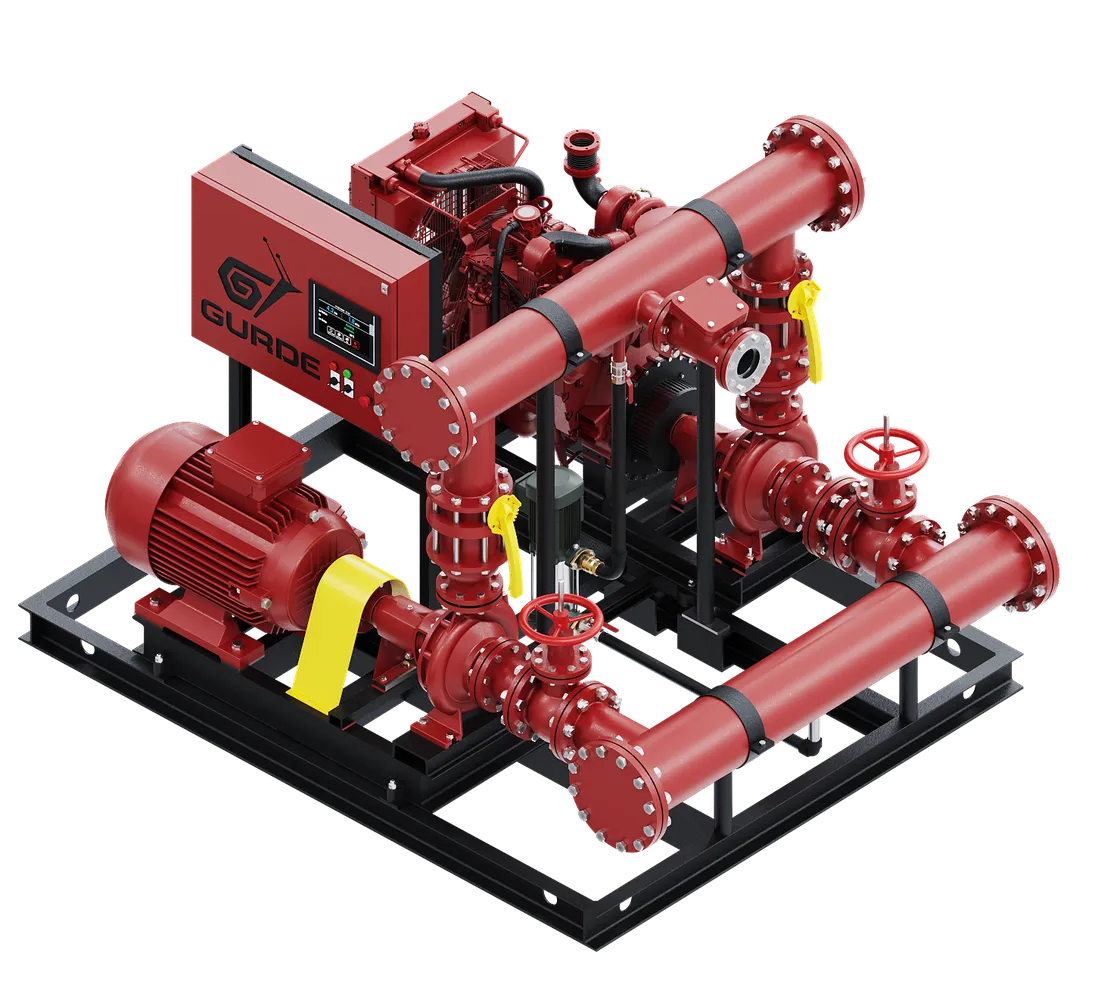

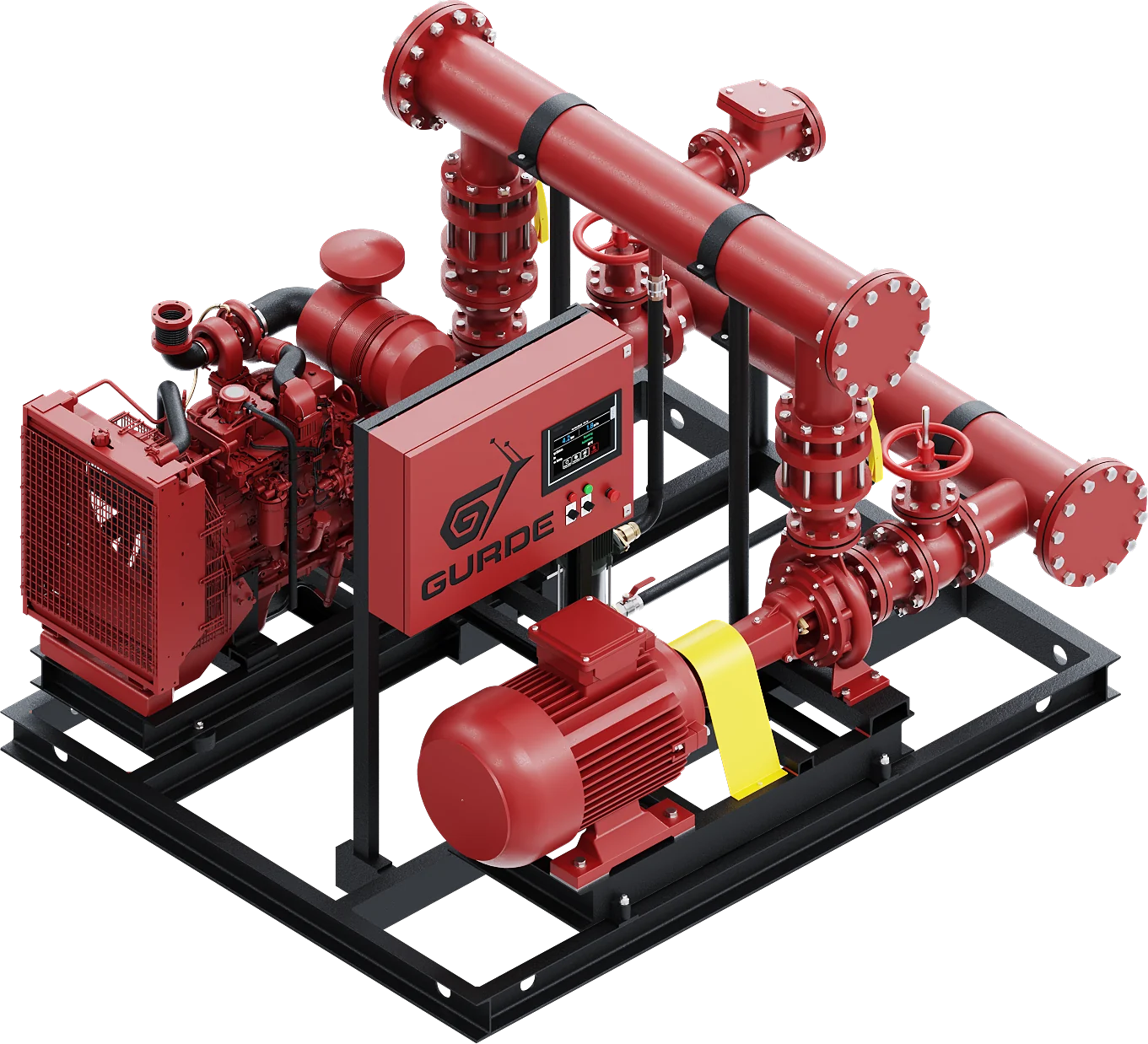

Yangın grubu: komple paket sistem
Ana pompa, yedek pompa, kaçak pompası, panolar, kollektörler ve vanalar ortak şase üzerinde; sistem olarak test edilmeye hazır.
Yangın grubu; ana pompa, yedek pompa, kaçak pompası, panolar, kollektörler, vanalar vb. hepsi ortak şase üzerinde komple paket sistemdir. Sistemde bir pompa kullanılması hâlinde aynı kapasitede yedek pompa olması gerekir.
Devreye girme sırası
Sistem basıncı belirlenen değerin altına düştüğünde basınç anahtarından gelen sinyalle önce kaçak pompası devreye girer. Basınç düşmeye devam ederse ana pompa, sistem basıncı yine sağlanamazsa yedek pompa devreye girer.
Otomatik durdurma istenirse, basınç normale döndükten sonra elektrik motorlu pompa en az 10 dakika, dizel motorlu pompa en az 30 dakika çalıştıktan sonra durdurulur.
PSİSTEMNormal · sistem basınçta, pompalar otomatik konumdaPJSETKaçak (jokey) pompası devreye girerP1SETAna pompa (elektrik motorlu) devreye girerP2SETYedek pompa (dizel motorlu) devreye girerAyar sırası: PSİSTEM > PJSET > P1SET > P2SET
Tüm tipler, tek tabloda
| Pompa tipi | Emme flanşı | Basma flanşı | Debi | Basma yüksekliği | Devir | Çalışma sıcaklığı | Gövde basıncı |
|---|---|---|---|---|---|---|---|
| 01Uçtan Emişli Yangın Pompaları | DN50 – DN300 | DN32 – DN250 | 25 – 5000 GPM | 40 – 100 m | 3000 d/dakika’ya kadar | -10 °C’den +120 °C’ye kadar | 10 – 16 bar |
| 02Çift Emişli Yangın Pompaları | DN100 – DN250 | DN65 – DN200 | 400 – 5000 GPM | 50 – 140 m | 3000 d/dakika’ya kadar | -20 °C’den +80 °C’ye kadar | 16 – 25 bar |
| 03Hat Tipi Yangın Pompaları | DN40 – DN200 | DN40 – DN200 | 25 – 1250 GPM | 30 – 90 m | 3000 d/dakika’ya kadar | -10 °C’den +110 °C’ye kadar | 10 – 16 bar |
| 04Yatay Milli Çok Kademeli Yangın Pompaları | DN40 – DN250 | DN32 – DN200 | 25 – 2500 GPM | 60 – 170 m | 3000 d/dakika’ya kadar | -10 °C’den +140 °C’ye kadar | 30 bar |
