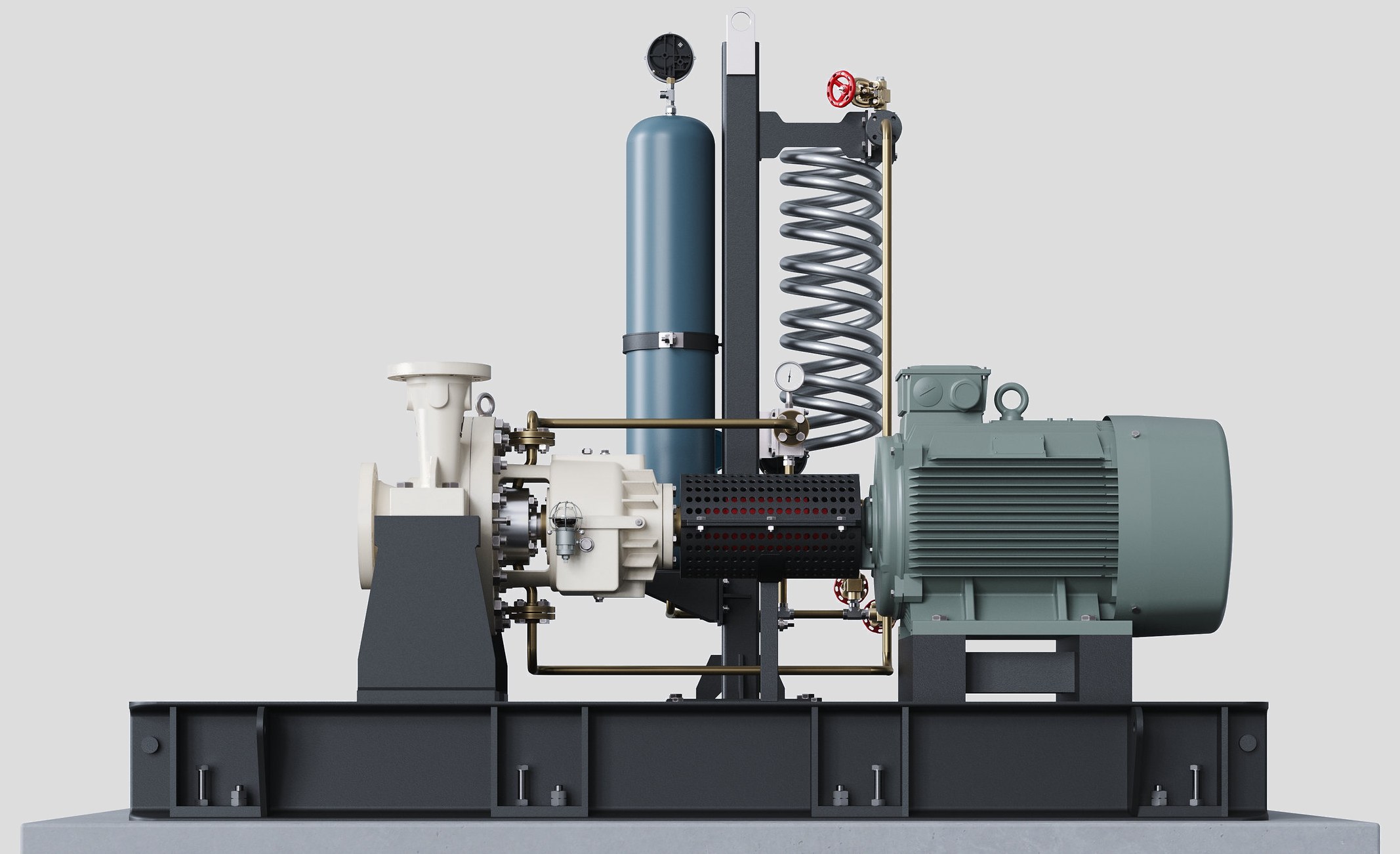

GURDE API 610 OH2 proses pompası; elektrik motoru, kaplin ve sızdırmazlık destek ekipmanlarıyla şase üzerinde komple paket

// API 610 · ISO 13709 //

API 610 ISO 13709Proses Pompaları

Petrol ve kimya endüstrisi ile enerji santrallerindeki ağır hizmet uygulamaları için API 610 12. versiyon (ISO 13709) gereklerine göre tasarlanan OH2 tip proses pompaları.

OH2Tasarım 360°Skid paket S – AMalzeme sınıfları

Teknik Katalog360° görünüm

NPS 1" – NPS 10"Basma flanşı

1000 m³/h’e kadarDebi

350 m’ye kadarBasma yüksekliği

3600 d/dakika’ya kadarDevir

+350 °C’ye kadarÇalışma sıcaklığı

51 barGövde basıncı (Pmax)

Ürün tanımı

Ağır hizmet için API 610 OH2

Petrol ve kimya endüstrisi ile enerji santrallerinde kullanılan ağır hizmet uygulamaları için tasarlanan API 610 OH2 tip pompalar; yüksek güvenilirlik, uzun servis ömrü ve emniyetli çalışma için optimize edilmiştir.

Mazot, fuel oil, benzin, gaz yağı, sıvılaştırılmış petrol gazı (LPG), kayganlaştırıcı yağlar, parafin ve benzeri hidrokarbon türevi akışkanların transferinde güvenle kullanılabilir.

API 610 12. versiyon ve ISO 13709 standartlarının tüm gereklerini karşılayacak şekilde tasarlanmıştır. Bu sayede rafineri, petrokimya tesisi ve enerji santrali gibi kritik proseslerde, global standartlarla uyumlu, güvenilir bir çözüm sunar.

Teknik özellikler

Tasarım tipiOH2

Basma flanşıNPS 1" – NPS 10"

Debi1000 m³/h’e kadar

Basma yüksekliği350 m’ye kadar

Devir3600 d/dakika’ya kadar

Çalışma sıcaklığı+350 °C’ye kadar

Gövde basıncı (Pmax)51 bar

Pmax: Emme basıncı + kapalı vanadaki basma yüksekliğine karşılık gelen basınç. Basılan sıvının cinsine, çalışma sıcaklığı ve basıncına bağlı olarak pompa malzemesi değişir; ayrıntılı bilgi için bizimle iletişime geçin.

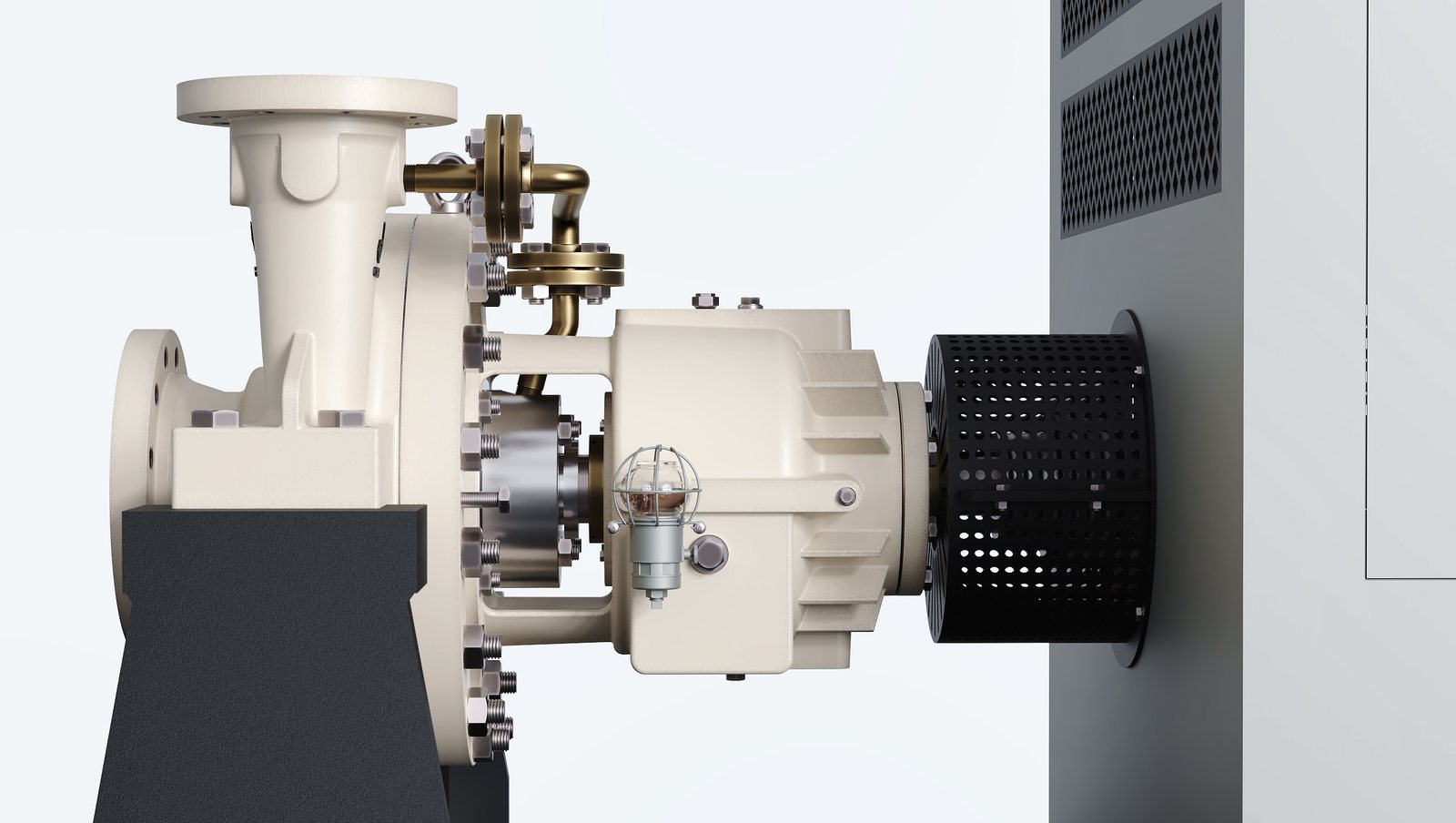

Tasarım özellikleri

Ağır hizmetlere uygun OH2 tasarım

Merkezden ayaklı gövde tasarımı

Yüksek sıcaklıklarda termal genleşme kaynaklı kaçıklıkları minimize eder, eksenel ve radyal hizalamayı koruyarak rulman ve kaplin ömrünü uzatır.

Salyangoza teğet çıkış

Maksimum hidrolik verimlilik ve düşük titreşim için optimize edilmiştir. Özel uygulamalarda çift salyangoz gövde seçeneği ile radyal kuvvetler daha da dengelenebilir.

Arkadan sökülebilir (back pull-out) tasarım

Boru tesisatını sökmeden yatak grubu, salmastra yatağı, pompa mili ve çarkın komple olarak alınmasına imkân verir. İsteğe bağlı ara burçlu kaplin uygulaması ile elektrik motorunu yerinden ayırmadan da rotor grubunun dışarı alınması sağlanabilir.

Flanş ve gövde tasarımı

Emme ve basma flanşları, API 610’da tanımlanan flanş kuvvetlerine uygun olarak boyutlandırılmıştır.

Pompa flanşları standart olarak ANSI/ASME normlarına göre imal edilir.

360° görünüm

Skid üzerinde 360° görünüm

OH2 pompayı; motoru, kaplini ve yardımcı ekipmanlarıyla birlikte skid üzerindeki komple paket olarak sürükleyerek ya da ok tuşlarıyla çevirin.

Tasarım tipiOH2

Basma flanşıNPS 1" – NPS 10"

Debi1000 m³/h’e kadar

Basma yüksekliği350 m’ye kadar

Devir3600 d/dakika’ya kadar

Çalışma sıcaklığı+350 °C’ye kadar

Gövde basıncı (Pmax)51 bar

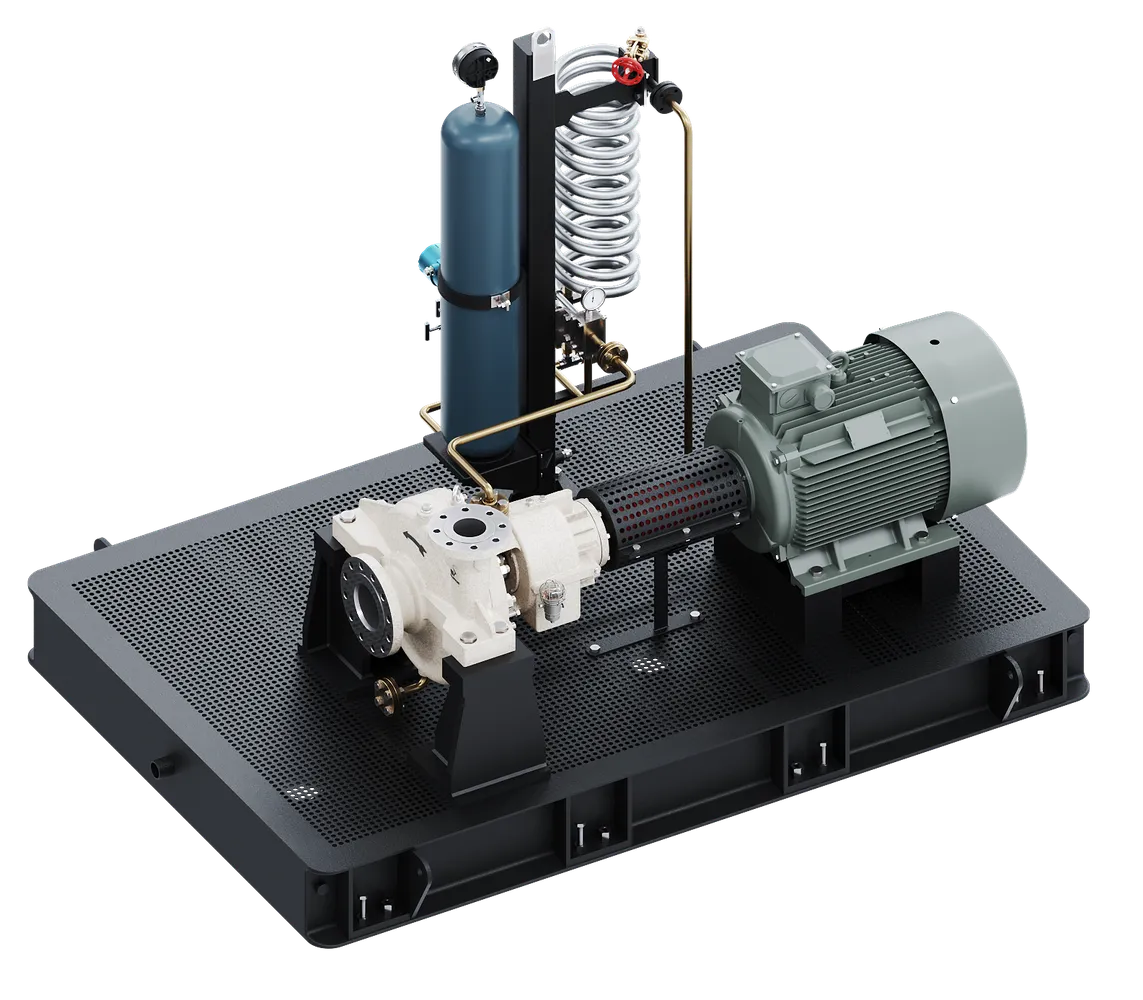

API 610 · OH2 · Skid paket GURDE API 610 OH2 proses pompası, skid üzerinde komple paket

Güvenilirlik

Uzun servis ömrü için tasarım detayları

Sızdırmazlıktan yağlamaya, dengelemeden durum izlemeye; kritik proseslerde emniyetli ve kesintisiz çalışma için.

01Spiral sargılı contalar

Gövde sızdırmazlığı, basınç altında yerinden çıkmayacak şekilde yerleştirilmiş spiral sargılı contalar ile sağlanır.

02Yüksek sıcaklıkta soğutma

Yüksek sıcaklıkta çalışmada rulman yatağı üzerinde soğutma kanatları ve özel salmastra soğutma sistemleri kullanılır.

03Ağır hizmet tipi mil ve rulmanlar

Ağır hizmet şartları için boyutlandırılmış mil ve rulmanlar.

04Dinamik dengeleme

Bütün çarklar ISO 1940 sınıf 2.5’e uygun olarak dinamik dengelenir.

05Sıcaklık ve titreşim izleme

Kestirimci bakımı kolaylaştırmak için sıcaklık ve titreşim izleme sistemleri ile birlikte verilir.

06Sabit seviyeli yağlama

Sabit yağlayıcı, yağ seviyesinin ve durumunun kontrolünü sağlar; yağ bilezikleri yağlamaya yardımcı olurken köpüklenmeyi önler.

07Rijit şase

API 610’a uygun olarak tasarlanan şase, sistemin tümüne yüksek rijitlik sağlar.

08API 682 mil sızdırmazlığı

Salmastra yatağı API 610 (ISO 13709) standart boyutlarındadır; API 682 (ISO 21049)’a uygun her türlü mekanik salmastra uygulanabilir.

Malzeme seçenekleri

API 610 malzeme sınıfları

Gövde, rotor ve sızdırmazlık parçalarının malzemesi; basılan sıvının cinsine, sıcaklığına ve basıncına göre seçilen API 610 sınıfına göre belirlenir.

Tabloyu yana kaydırarak tüm sınıfları görün →

Parça	API 610 malzeme sınıfları
Parça	S-5	S-6	S-8	C-6	A-8
Gövde
Salyangoz gövde	Karbon Çelik			%12 Krom	316 SS
Gövde aşınma halkası	%12 Krom	%12 Krom	316 SS	%12 Krom	316 SS
Gövde contası	316 SS Spiral Sargılı
Gövde saplaması / somunu	AISI 4140
Rotor
Çark	Karbon Çelik	%12 Krom	316 SS	%12 Krom	316 SS
Çark aşınma halkası	%12 Krom	%12 Krom	316 SS	%12 Krom	316 SS
Çark somunu	Çelik	316 SS
Mil	AISI 4140		316 SS	420 SS	316 SS
Sızdırmazlık
Salmastra yatağı	Karbon Çelik			%12 Krom	316 SS
Kısma burcu	420 SS		316 SS	420 SS	316 SS
Yatak grubu
Rulman yatağı	Karbon Çelik
Rulman kapağı dış	Karbon Çelik
Rulman kapağı iç	Karbon Çelik
Yağlama bileziği	Bronz
Labirent keçe iç	Bronz / Viton
Labirent keçe dış	Bronz / Viton

Paslanmaz ve kromlu çelik seçenekleri vurgulanmıştır. Ayrıntılı malzeme seçimi için bizimle iletişime geçin.

Pompa paketleri

Skid üzerinde komple paket

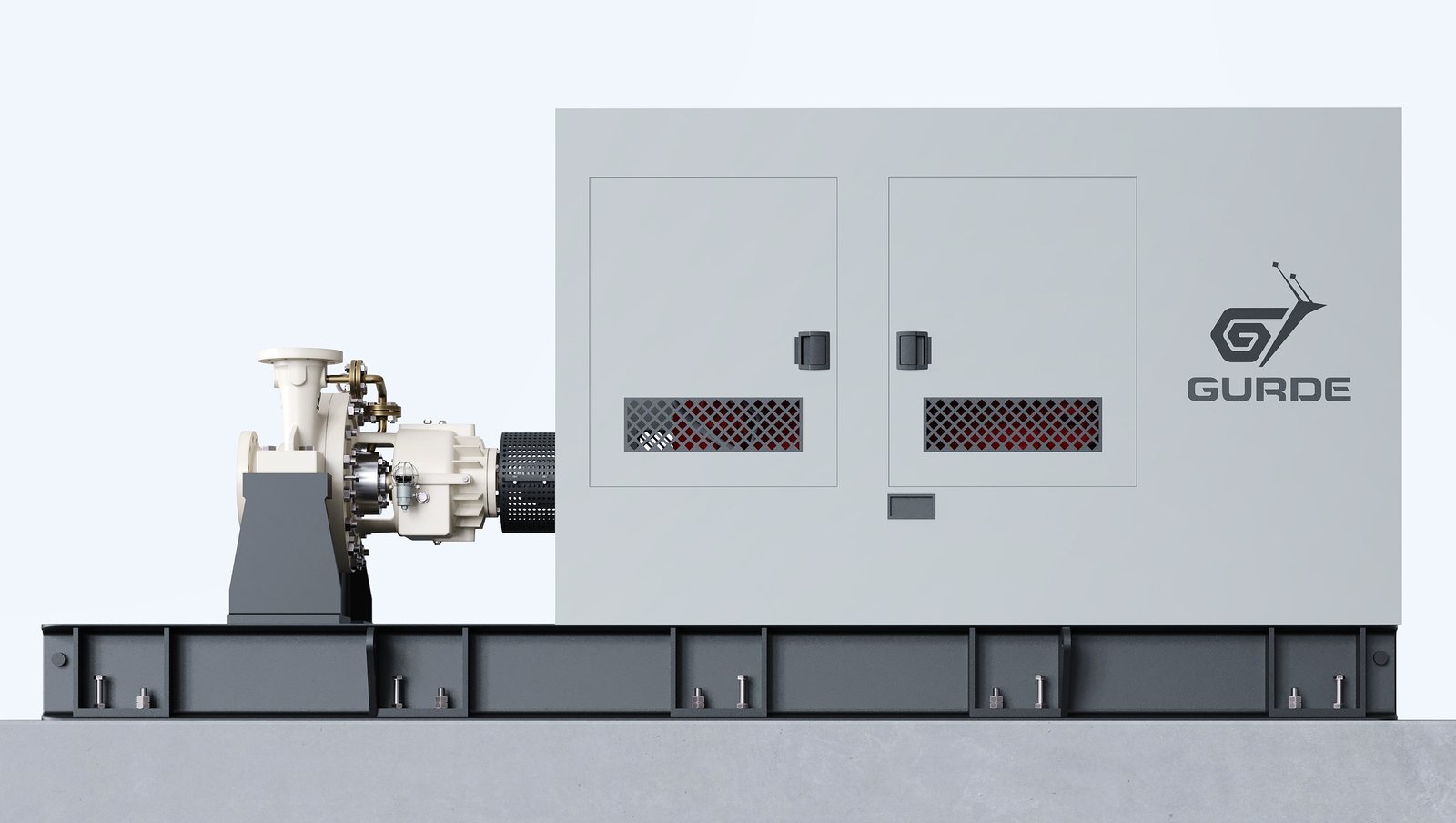

GURDE API 610 proses pompası; motor kabini ile şase üzerinde komple paket

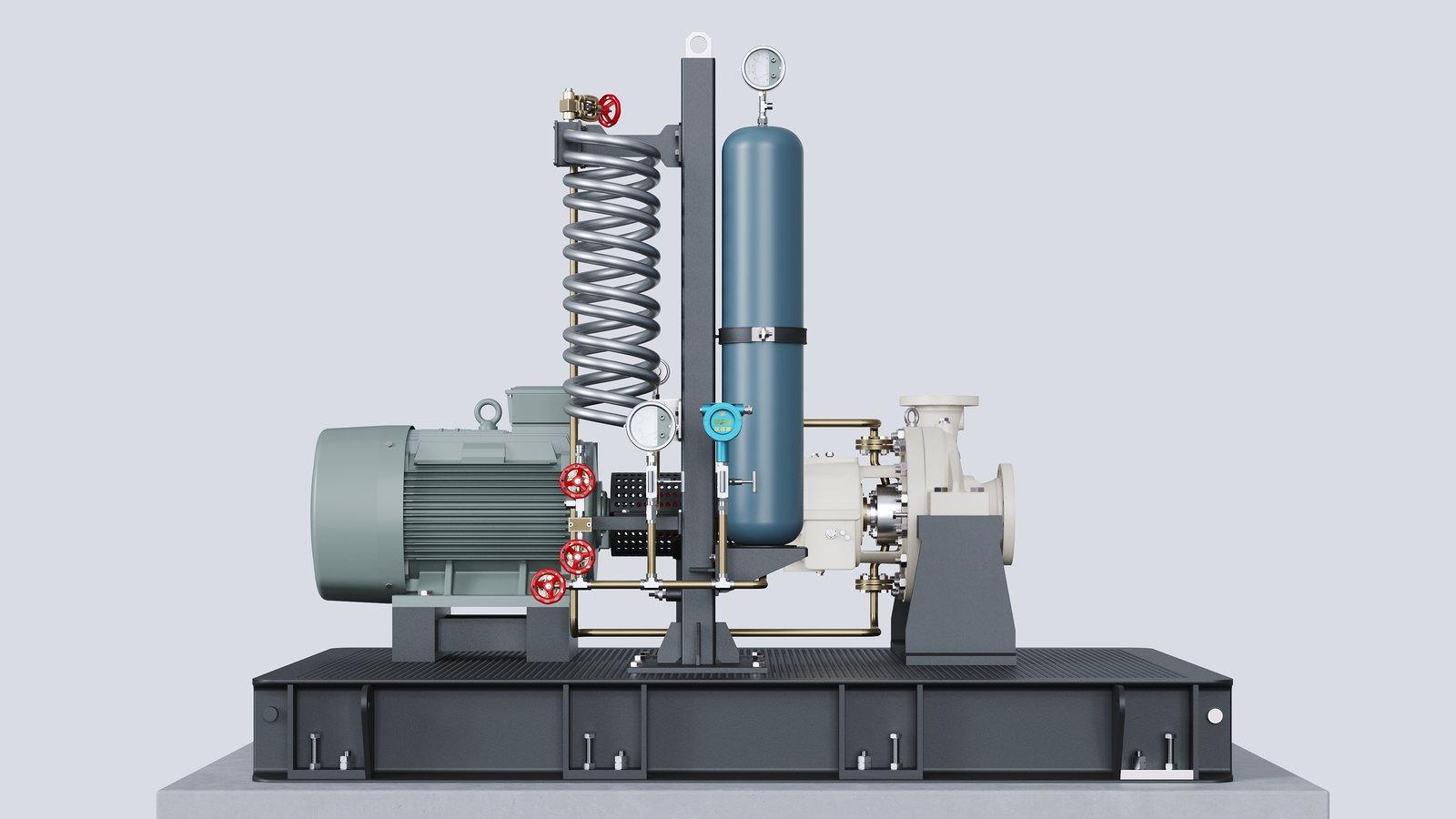

GURDE API 610 proses pompası; elektrik motoru ve mekanik salmastra destek sistemi ile şase üzerinde komple paket

Kullanım alanları

Hangi sektörlerde kullanılır?

6kullanım alanı

Demir Çelik Endüstrisi01

Enerji Santrali02

Kâğıt Endüstrisi03

Kimya Endüstrisi04

Petrol Endüstrisi05

Petrol & Gaz Platformları06
