Pompa üreticilerine dış kaynaklı Ar-Ge

Tasarımdan üretime,
pompa mühendisliği

İstanbul - Türkiye · 41.0082° N, 28.9784° E Giresun - Türkiye · 40.9175° N, 38.3837° E

Kaya üzerinde ilerleyen salyangoz; sarmal kabuğu pompa salyangoz gövdesine ilham veren doğal form

Tasarlarken doğadan ilham alıyoruz.

Tasarım — Model — Üretim

GÜRHAN DEDELİ

Kurucu & Ar-Ge Yöneticisi · Santrifüj Pompa ve Türbomakine Tasarımı

Pompa ve türbomakine tasarımında uzmanlaşmış, multidisipliner deneyime sahip bir Ar-Ge yöneticisiyim. Pompa üreticileri için santrifüj pompa serilerini sıfırdan tasarlıyor ve üretime kazandırıyorum. Türkiye, Avrupa, Orta Doğu ve Kuzey Afrika’daki üreticilerle “Hizmet Olarak Ar-Ge” modeliyle çalışıyorum: firmanızın dış kaynaklı Ar-Ge birimi rolünü üstlenip yüksek verimli pompa serilerini üretime hazır mühendislik dosyalarıyla teslim ediyorum.

LinkedIn’de Takip Edin

// KARİYER YOLCULUĞU · 1995 → BUGÜN //

1995 – 1998Ford OtosanCNC programlama, talaşlı imalat, takım kalıp

2000 – 2005Marmara TürbinAr-Ge yöneticisi, türbomakine tasarımı

2005 – 2013Standart PompaAr-Ge ekip üyesi, santrifüj pompa tasarımı

2013 – 2018Norm PompaAr-Ge yöneticisi ve danışmanı

2013 – Devam ediyorGURDE PompaKurucu, Ar-Ge yöneticisi

2015 – 2020Konya ·
Pompa ÜreticisiAr-Ge danışmanı

2019 – Devam ediyorAkmisan PompaAr-Ge yöneticisi

// 2000–2026 // 25+ yıl, pompa ve türbomakine tasarımında

9ürün ailesi

11seri

34tip

746model

Pompa

655

Hidrofor

Yangın

450+ Pompa CFD ile modellendi, fabrika testiyle karşılaştırıldı Ansys CFX · Ansys Fluent

GURDE Pompalar

Tasarladığımız Pompa Grupları

3D CAD modelleriİmalat ve montaj resimleriHidrolik performans eğrileriAnaliz ve doğrulama raporları

0109

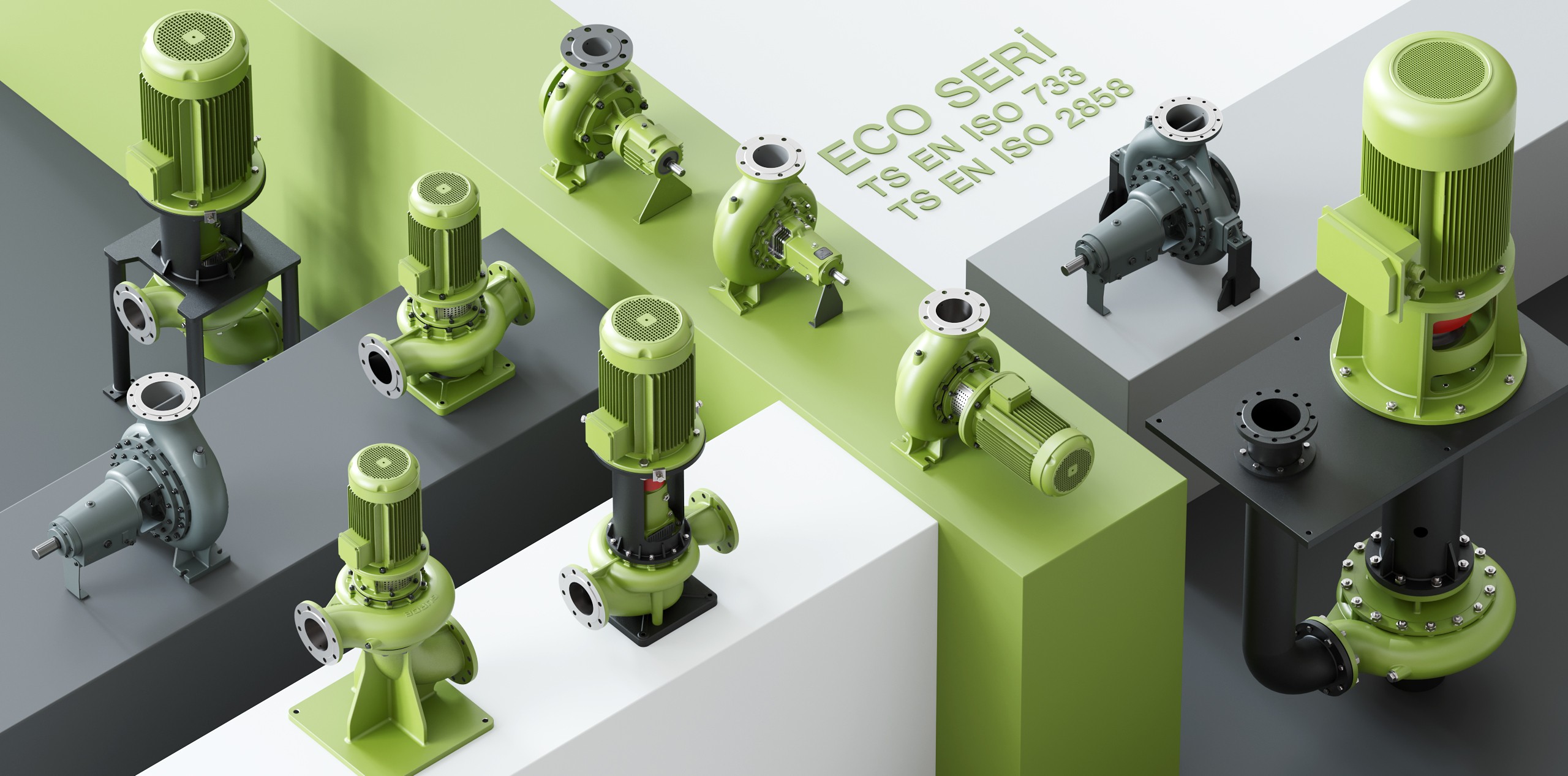

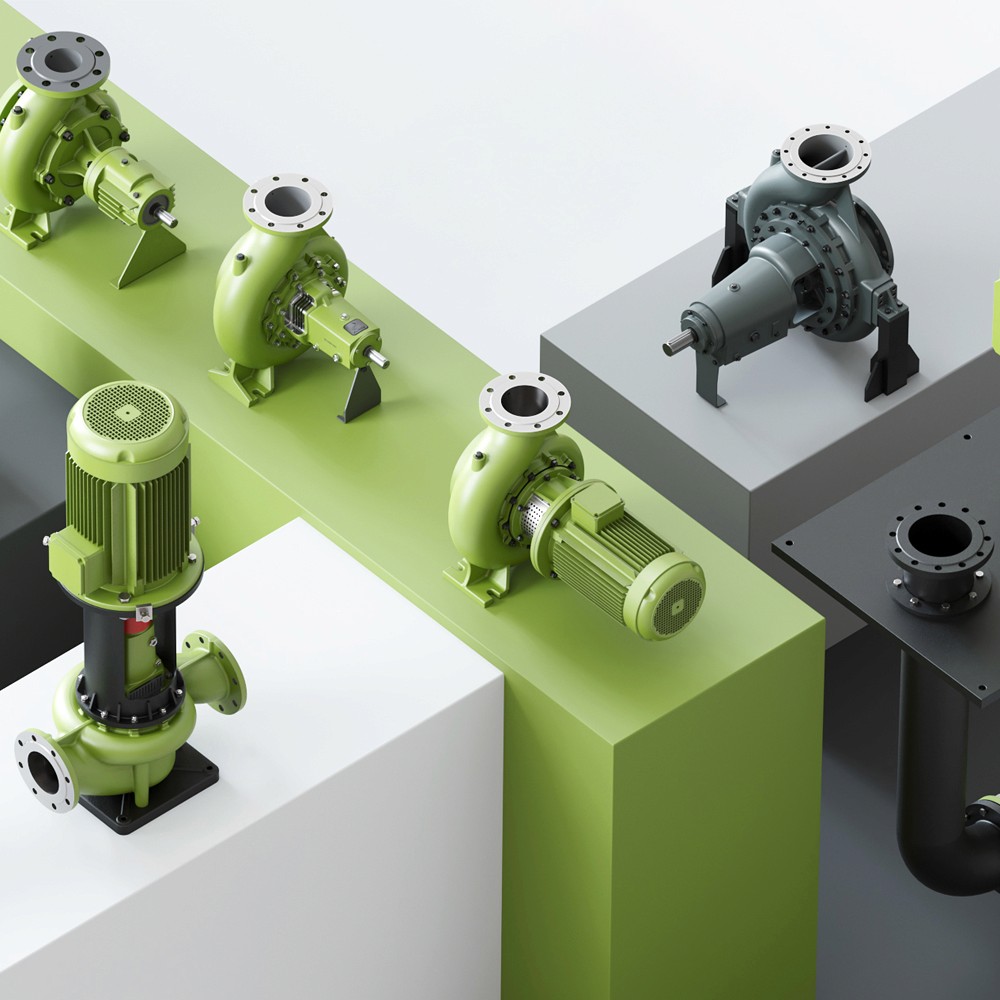

Uçtan Emişli Santrifüj Pompalar

Teknik Özellikler

Basma flanşıDN32 – DN300 Debi1930 m³/h’e kadar Basma yüksekliği160 m’ye kadar Devir3600 d/dakika’ya kadar Çalışma sıcaklığı-10 °C’den +350 °C’ye kadar Gövde basıncı (Pmax)10 – 40 bar

Pompa Tipleri

ECO EN 733 Norm ECO EN 733 Monoblok ECO EN 733 Monoblok - Düşey Milli ECO EN 733 Norm - Düşey Milli ECO Kolonlu Proses - Düşey Milli ECO Hat Tipi (In-Line) ECO Hat Tipi (In-Line) - Kendi Yatak Gruplu ECO Kızgın Yağ ECO EN ISO 2858 Kimyasal Proses ECO Sıcak Su ve Jeotermal

Uçtan emişli santrifüj pompalar su temini, ısıtma–soğutma ve endüstriyel proseslerde sıvı transferinde kullanılır. Norm, monoblok, hat tipi ve düşey milli düzenlemelerin yanı sıra kızgın yağ, kimyasal proses, sıcak su ve jeotermal uygulamalara yönelik seçenekler sunulur. Hidrolik yapı, malzeme ve sızdırmazlık düzeni; akışkanın özelliklerine ve işletme koşullarına göre belirlenir. Aşındırıcı olmayan, elyaf ve katı parçacık içermeyen, düşük viskoziteli sıvılar için uygundur.

0209

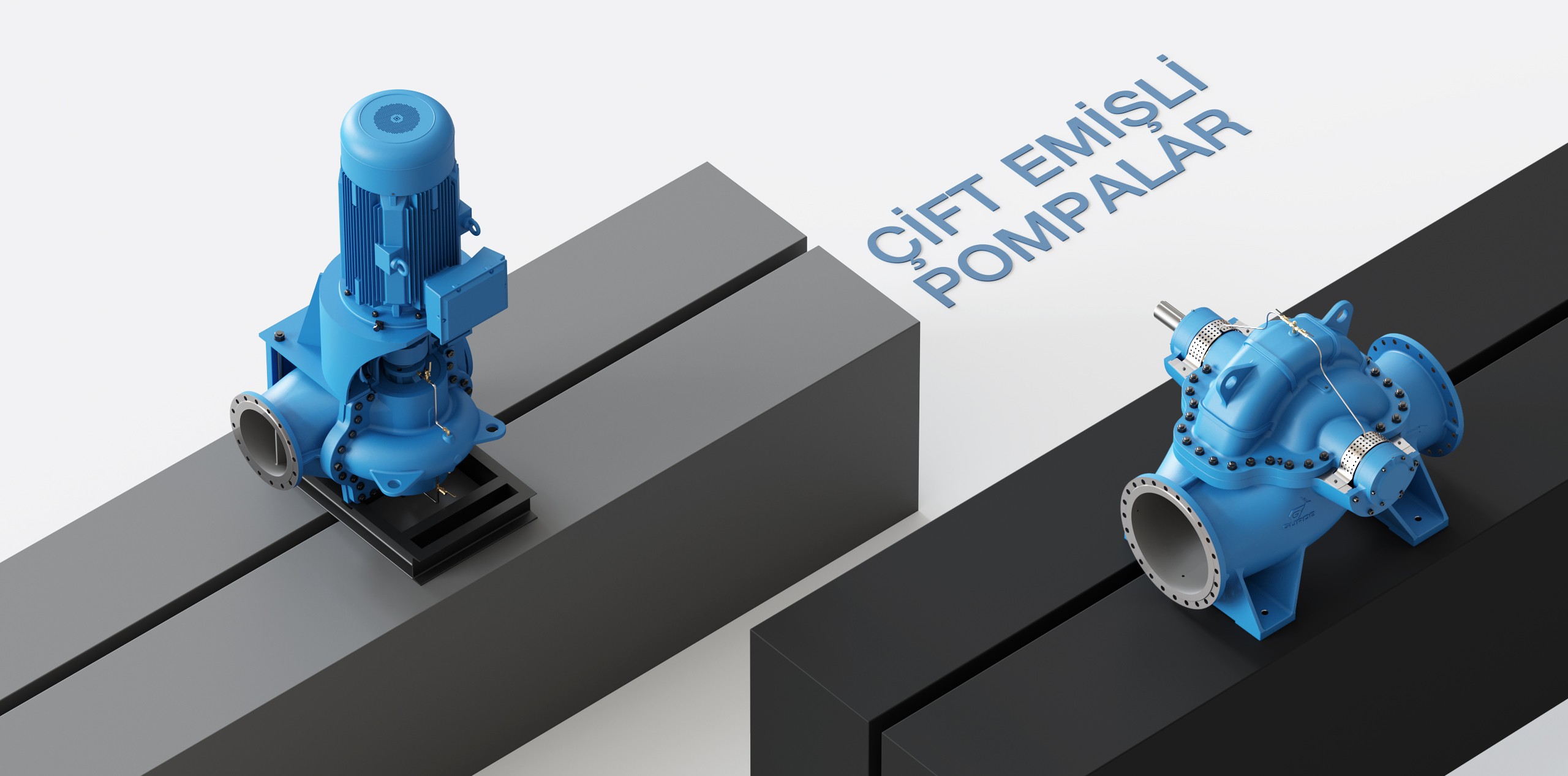

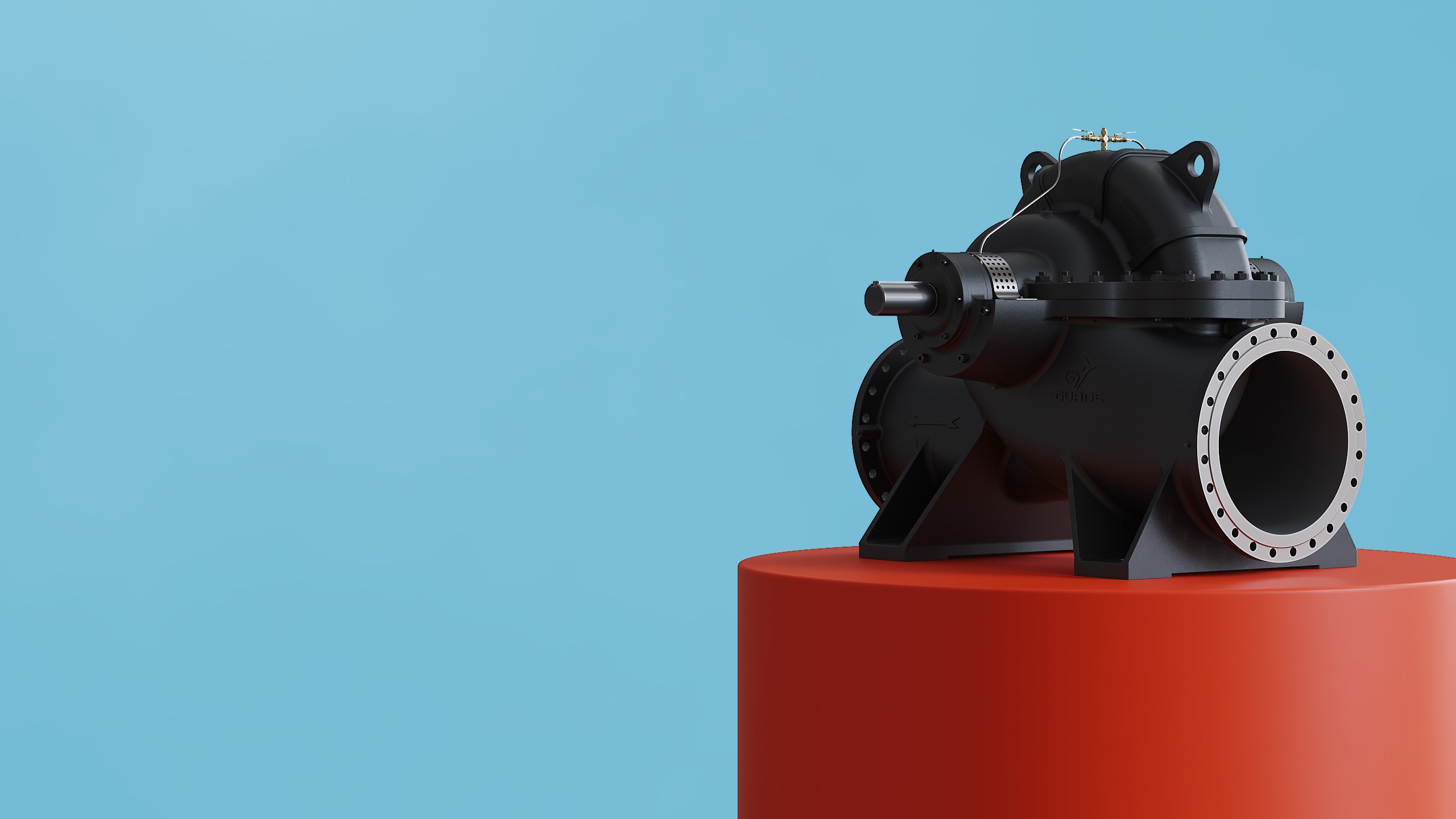

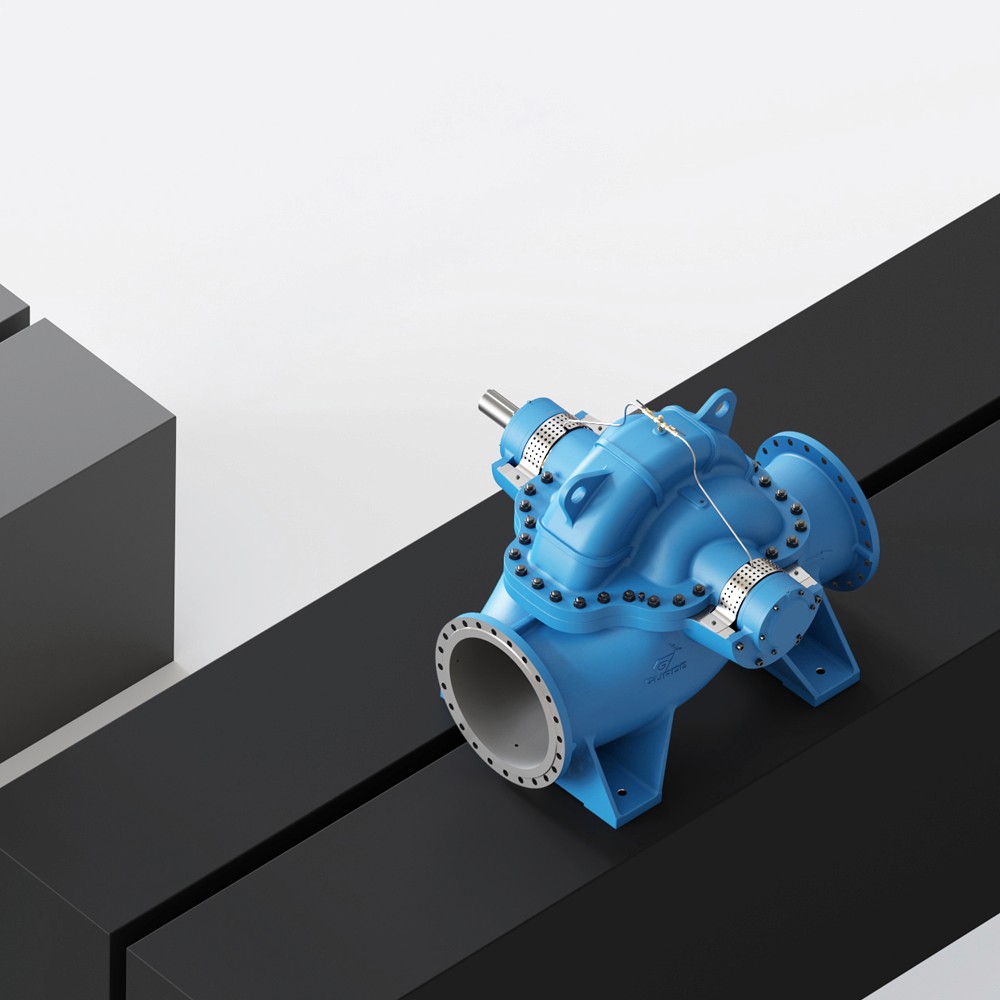

Çift Emişli Santrifüj Pompalar

Teknik Özellikler

Basma flanşıDN65 – DN600 Debi15.500 m³/h’e kadar Basma yüksekliği225 m’ye kadar Devir2900 d/dakika’ya kadar Çalışma sıcaklığı-10 °C’den +110 °C’ye kadar Gövde basıncı (Pmax)16 / 25 bar

Pompa Tipleri

Yatay Milli Çift Emişli Düşey Milli Çift Emişli

Çift emişli santrifüj pompalar su temini, sulama, soğutma suyu ve endüstriyel sirkülasyon sistemlerinde yüksek debili sıvı transferinde kullanılır. Çift emişli çark eksenel hidrolik kuvvetleri dengelemeye yardımcı olur; eksenel bölünebilir gövde ise bakım ve servisi kolaylaştırır. Yatay ve düşey milli seçenekler; tesisin yerleşimine, akışkan özelliklerine ve işletme koşullarına göre değerlendirilir. Aşındırıcı olmayan, elyaf ve katı parçacık içermeyen, düşük viskoziteli sıvılar için uygundur.

0309

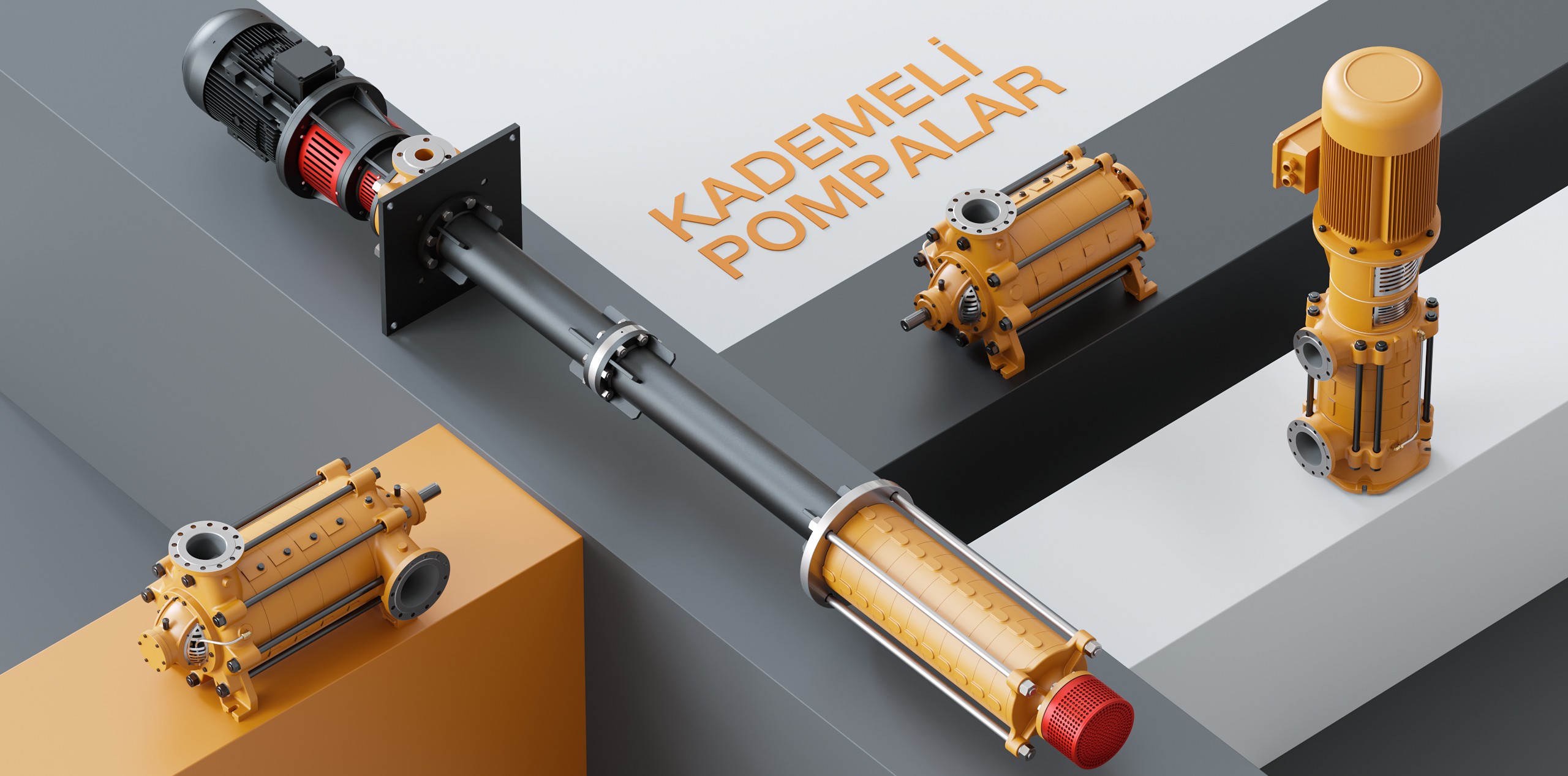

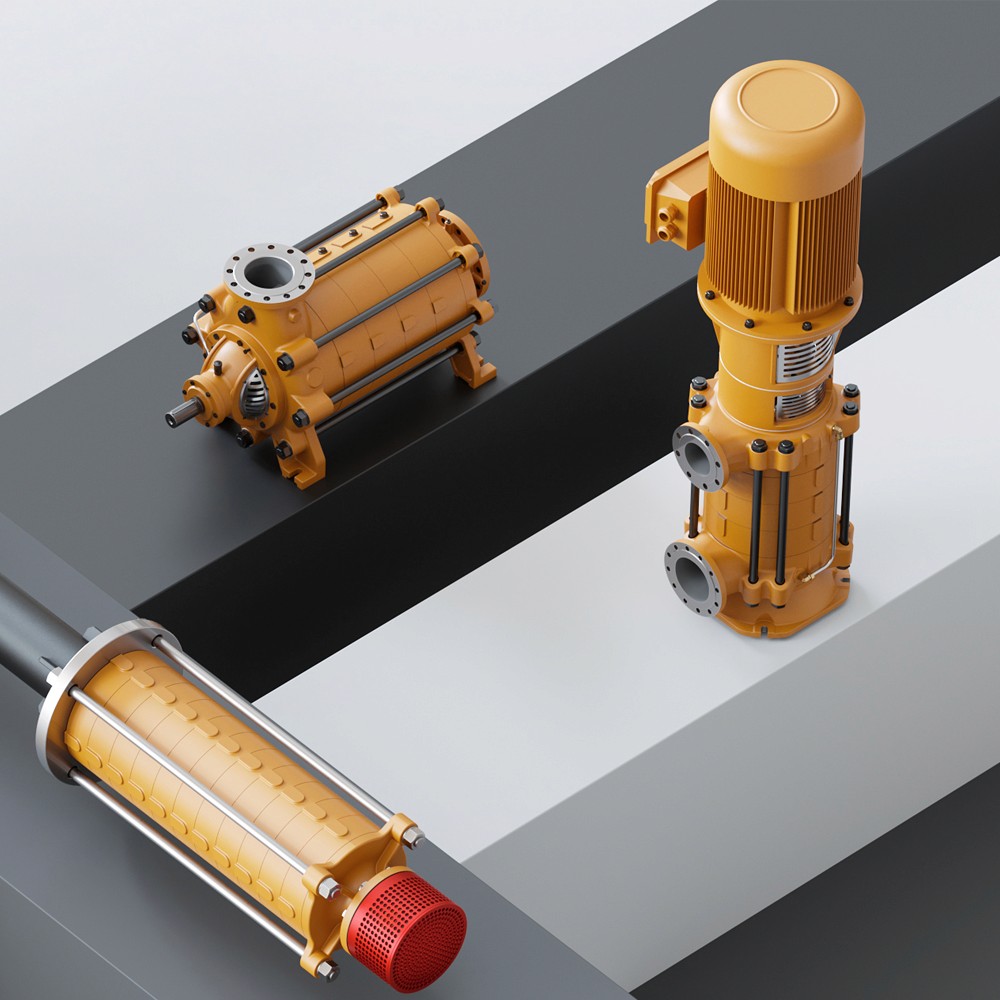

Çok Kademeli Santrifüj Pompalar

Teknik Özellikler

Basma flanşıDN32 – DN300 Debi1700 m³/h’e kadar Basma yüksekliği550 m’ye kadar Devir2900 d/dakika’ya kadar Çalışma sıcaklığı-10 °C’den +140 °C’ye kadar Gövde basıncı (Pmax)30 / 63 bar

Pompa Tipleri

Yatay Milli Çok Kademeli Yatay Milli Çok Kademeli - Uçtan Emişli Düşey Milli Çok Kademeli Düşey Milli Çok Kademeli - Kolonlu Proses

Çok kademeli santrifüj pompalar su temini, basınçlandırma, sulama ve endüstriyel proseslerde yüksek basma yüksekliği gereken yerlerde kullanılır. Seri çalışan çark ve difüzör kademeleriyle akışkanın basıncı aşamalı olarak artırılır. Yatay, düşey ve kolonlu düzenlemeler; debi, basınç ihtiyacı, akışkan özellikleri ve tesisin yerleşim koşullarına göre değerlendirilir. Temiz veya az kirli, katı parçacık ve elyaf içermeyen, düşük viskoziteli sıvılar için uygundur.

0409

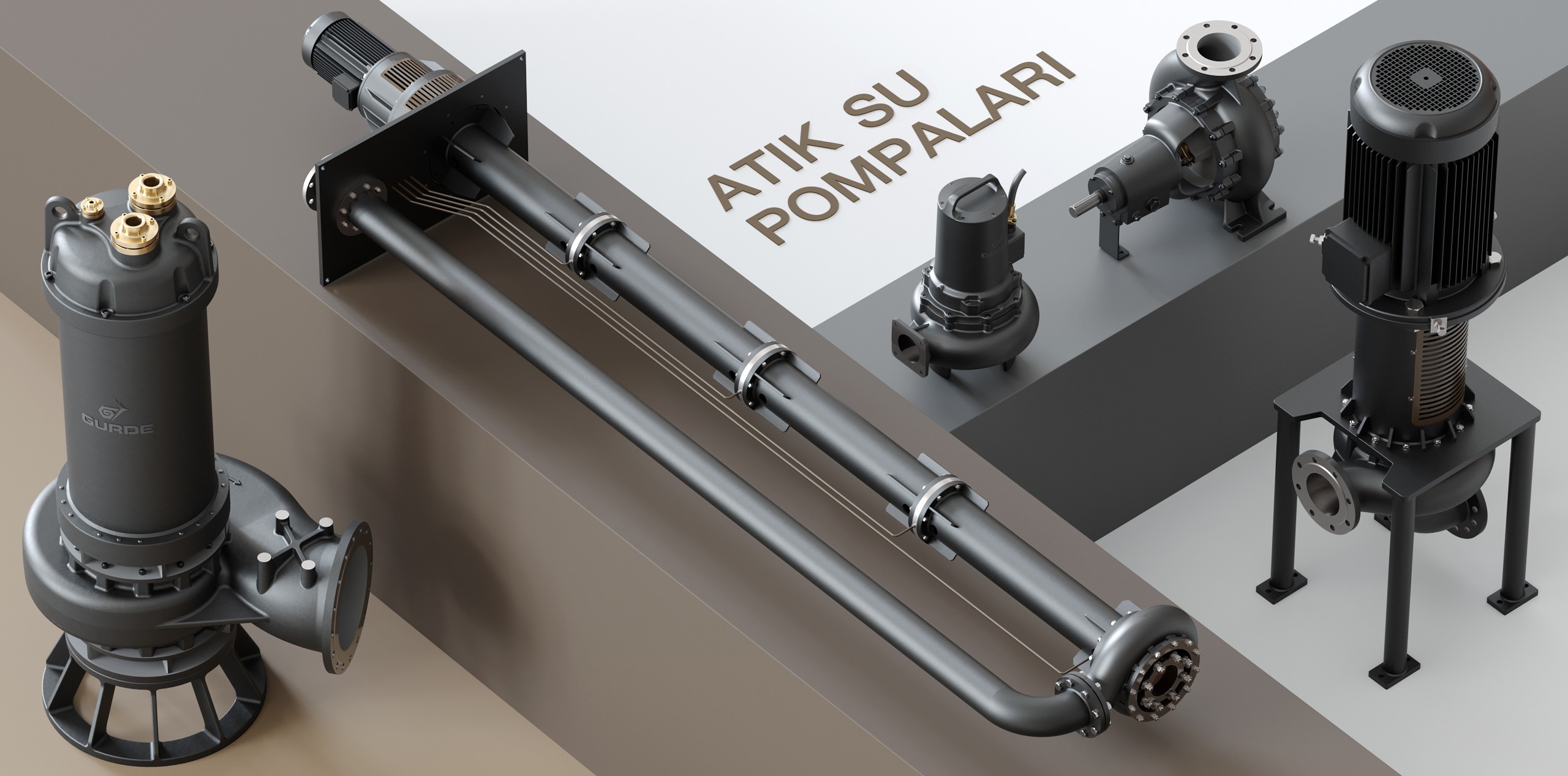

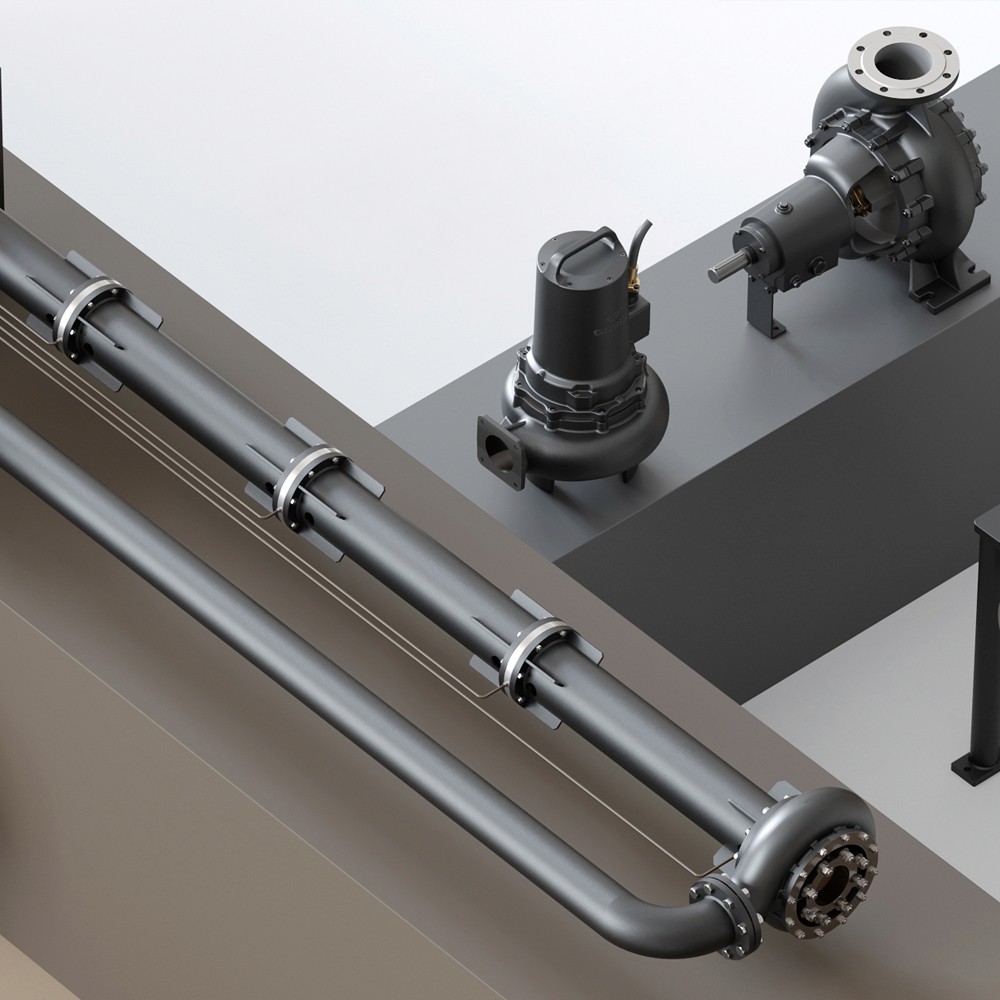

Atık Su & Dalgıç Pompalar

Teknik Özellikler

Basma flanşıDN40 – DN400 Debi4480 m³/h’e kadar Basma yüksekliği100 m’ye kadar Devir2900 d/dakika’ya kadar Çalışma sıcaklığı-10 °C’den +110 °C’ye kadar Gövde basıncı (Pmax)10 – 16 bar

Pompa Tipleri

Dalgıç Atık Su Atık Su Proses Düşey Milli Atık Su Proses Düşey Milli Kolonlu Proses

Atık su ve dalgıç pompalar evsel ve endüstriyel atık suların, drenaj sularının ve katı madde içeren sıvıların transferinde kullanılır. Dalgıç, yatay, düşey milli ve kolonlu düzenlemeler sayesinde farklı tesis ve montaj koşullarına uyarlanabilir. Çark tipi, serbest geçiş, malzeme ve sızdırmazlık düzeni; akışkanın katı madde ve lif içeriğine, kimyasal özelliklerine ve işletme koşullarına göre belirlenir.

0509

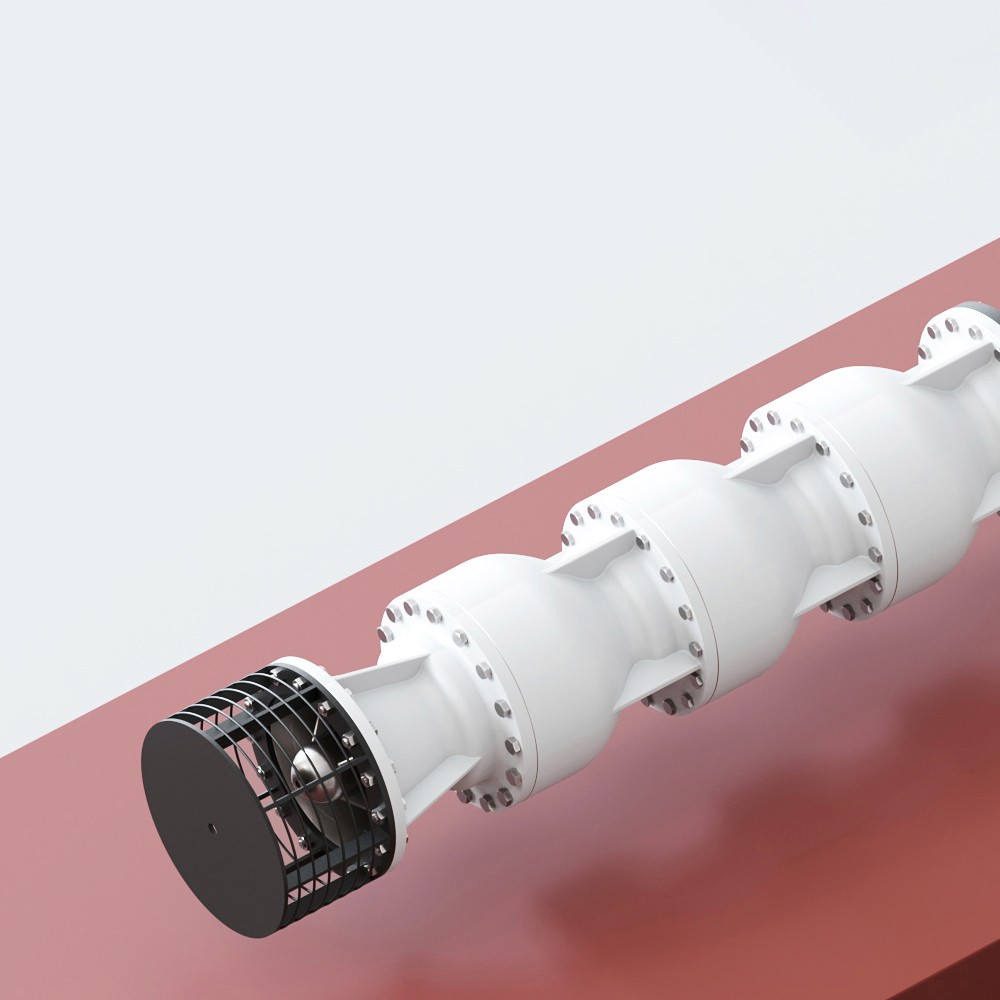

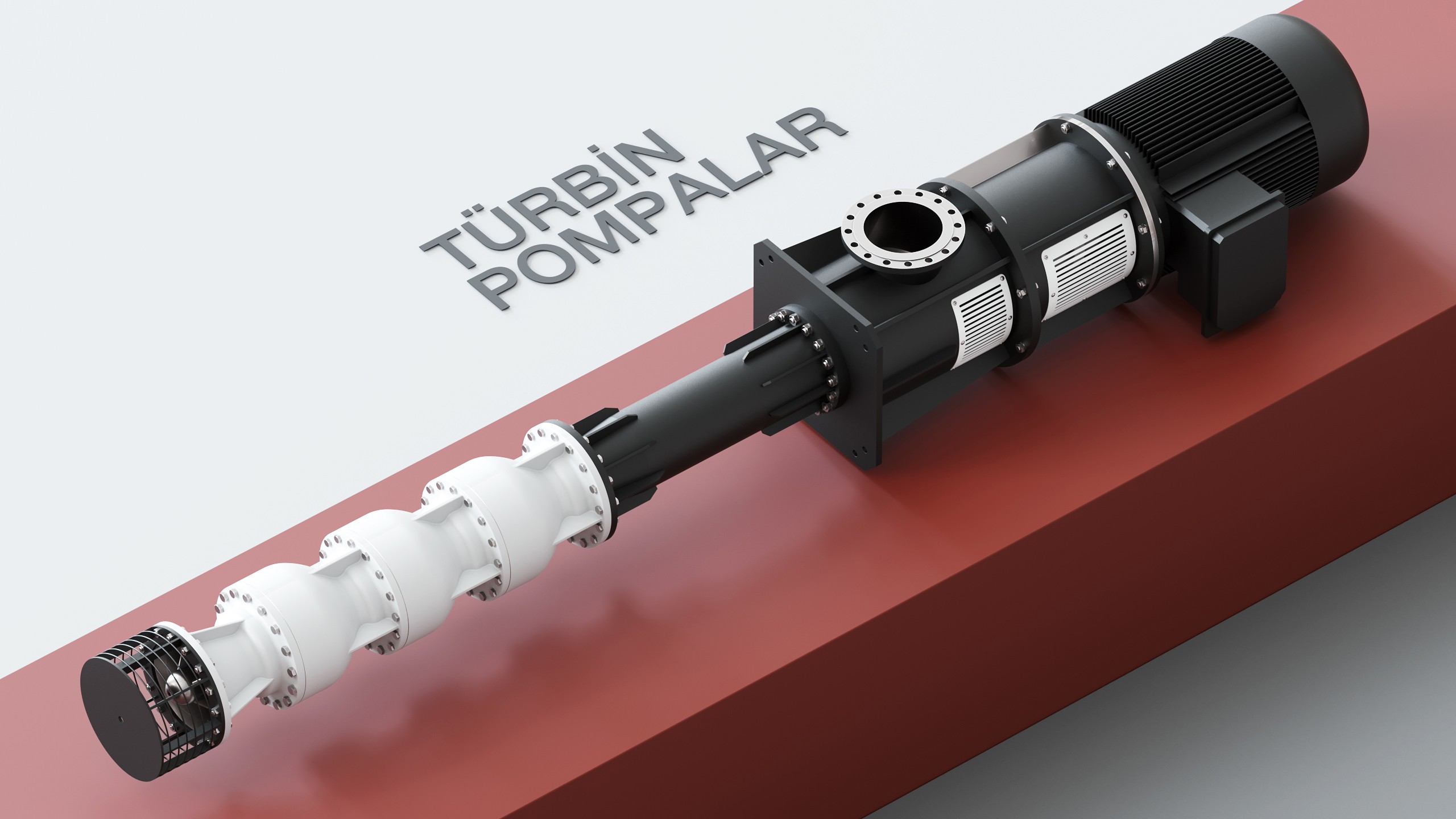

Türbin Tip Karışık Akımlı Pompalar

Teknik Özellikler

Basma flanşıDN200 – DN2200 Debi27.370 m³/h’e kadar Basma yüksekliği275 m’ye kadar Devir2900 d/dakika’ya kadar Çalışma sıcaklığı105 °C’ye kadar Gövde basıncı (Pmax)27 bar

Uygulama Alanları

Demir Çelik Endüstrisi Enerji Santrali Isıtma & Soğutma Kimya Endüstrisi Petrol Endüstrisi Su Temini ve Arıtma Tarımsal Sulama

Türbin tip karışık akımlı pompalar su alma yapıları, sulama, soğutma suyu ve endüstriyel su temini sistemlerinde yüksek debili transferde kullanılır. Düşey milli ve kolonlu yapı, farklı su seviyelerine ve montaj derinliklerine uyarlanabilir. Çark ve kademe düzeni, yataklama ve malzeme seçimi; debi, basma yüksekliği, suyun özellikleri ve tesisin işletme koşullarına göre belirlenir.

0609

API 610 / ISO 13709 Proses Pompaları

Teknik Özellikler

Basma flanşıDN25 – DN400 / NPS 1" – 16" Debi4200 m³/h’e kadar Basma yüksekliği270 m’ye kadar Devir3600 d/dakika’ya kadar Çalışma sıcaklığı-70 °C’den +450 °C’ye kadar Gövde basıncı (Pmax)110 bar

Tasarım Özellikleri

Merkezden ayaklı gövde tasarımı Salyangoza teğet çıkış Arkadan sökülebilir (back pull-out) tasarım Tasarım tipi: OH2

API 610 / ISO 13709 proses pompaları petrol, petrokimya, rafineri ve kimya tesislerinin zorlu işletme koşulları için tasarlanır. Merkezden ayaklı OH2 gövde ısıl genleşmeyi karşılamaya yardımcı olur; arkadan sökülebilir yapı ise bakımı kolaylaştırır. Hidrolik tasarım, malzeme, yataklama ve sızdırmazlık sistemleri; akışkanın özellikleri, sıcaklık, basınç ve proje gereksinimlerine göre belirlenir.

0709

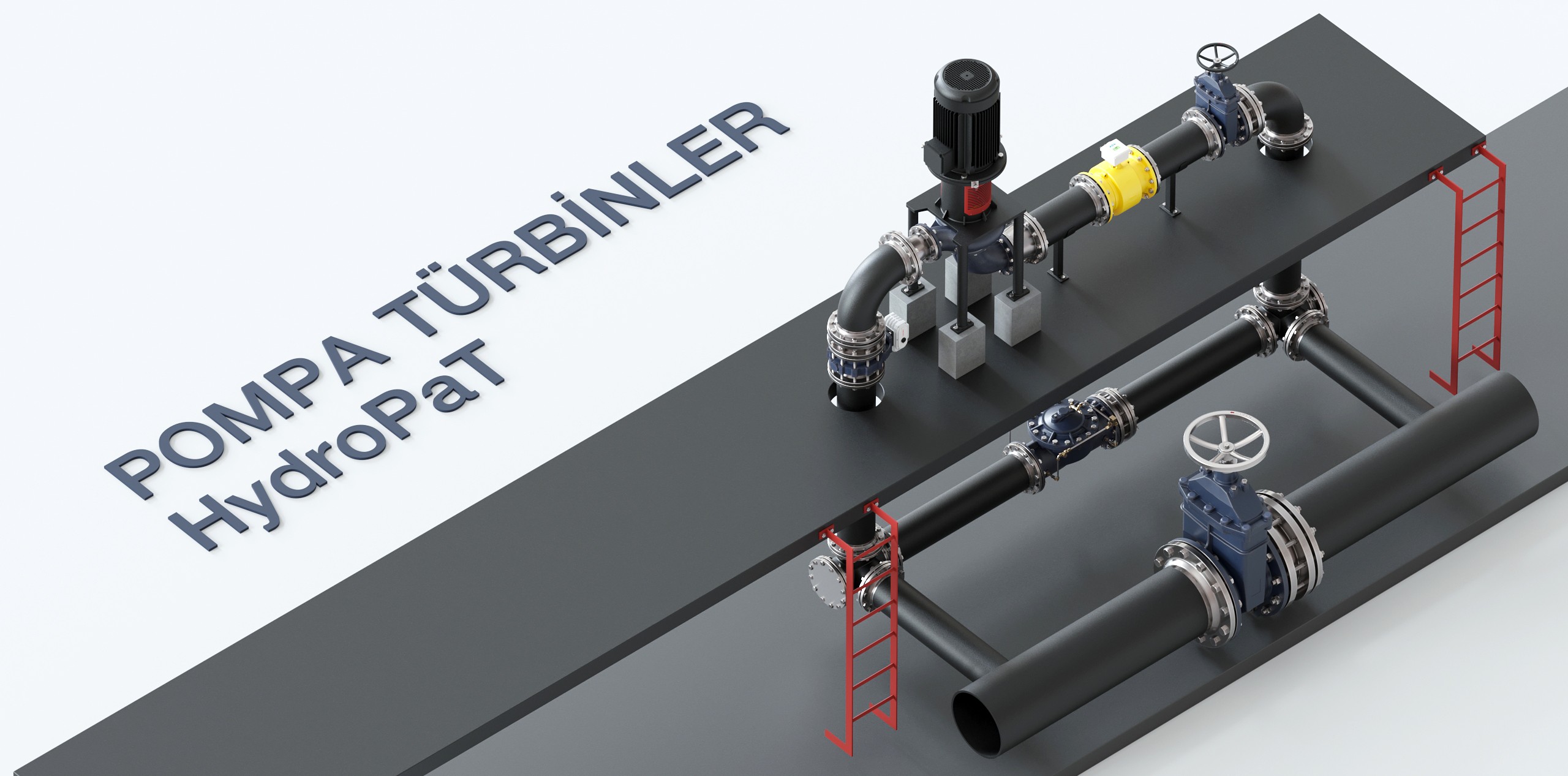

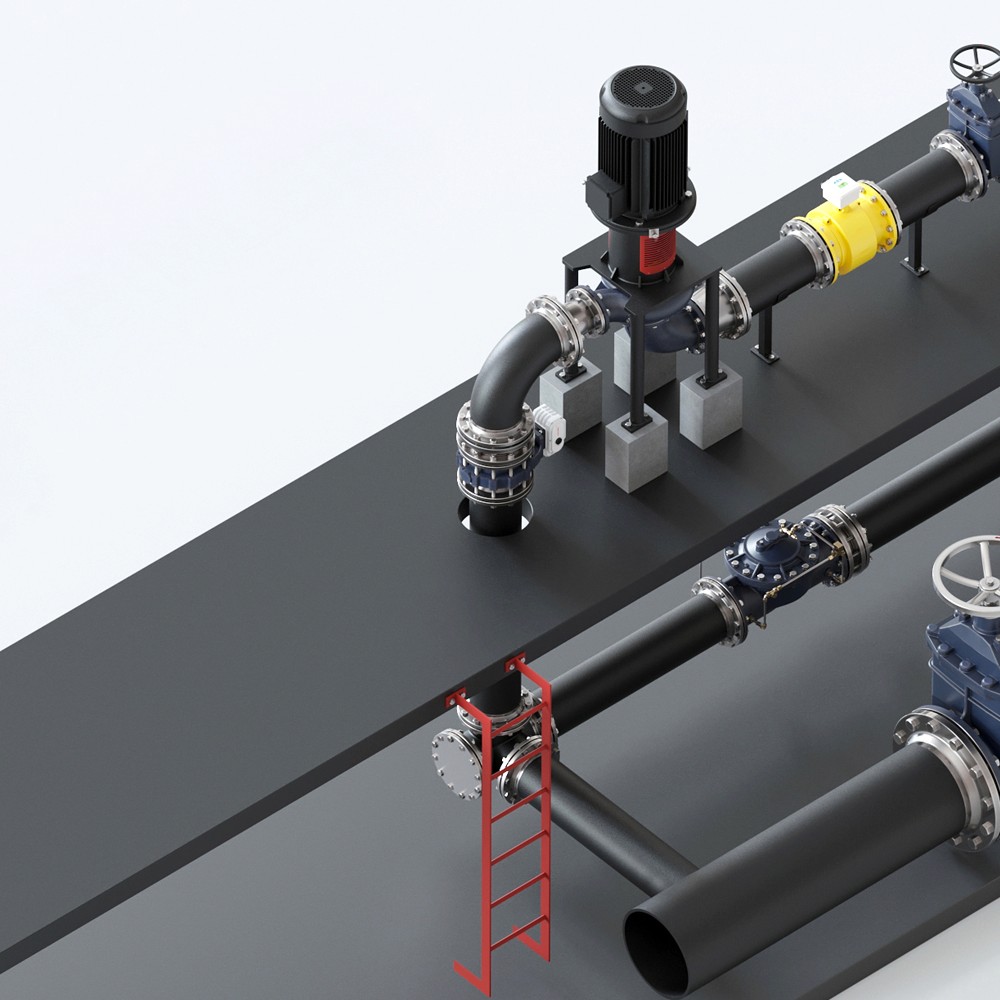

Pompa Türbinler [HydroPaT]

Teknik Özellikler

Hedef elektrik gücü2880 kW’a kadar Net düşü (H)10 – 200 m Hedef debi aralığı30 – 15.500 m³/h Jeneratör seçenekleri4 / 6 / 8 kutup

Pompa Tipleri

Uçtan Emişli Çift Emişli Çok Kademeli

HydroPaT pompa–türbinleri su iletim hatlarında, basınç düşürme noktalarında ve endüstriyel proseslerde enerji geri kazanımı için kullanılır. Akışkanın kullanılabilir basınç enerjisi, türbin olarak çalışan pompa üzerinden mil gücüne dönüştürülerek elektrik üretiminde veya mekanik tahrikte değerlendirilir. Hidrolik yapı ve işletme düzeni; debi, net düşü ve enerji kullanım ihtiyacına göre belirlenir.

0809

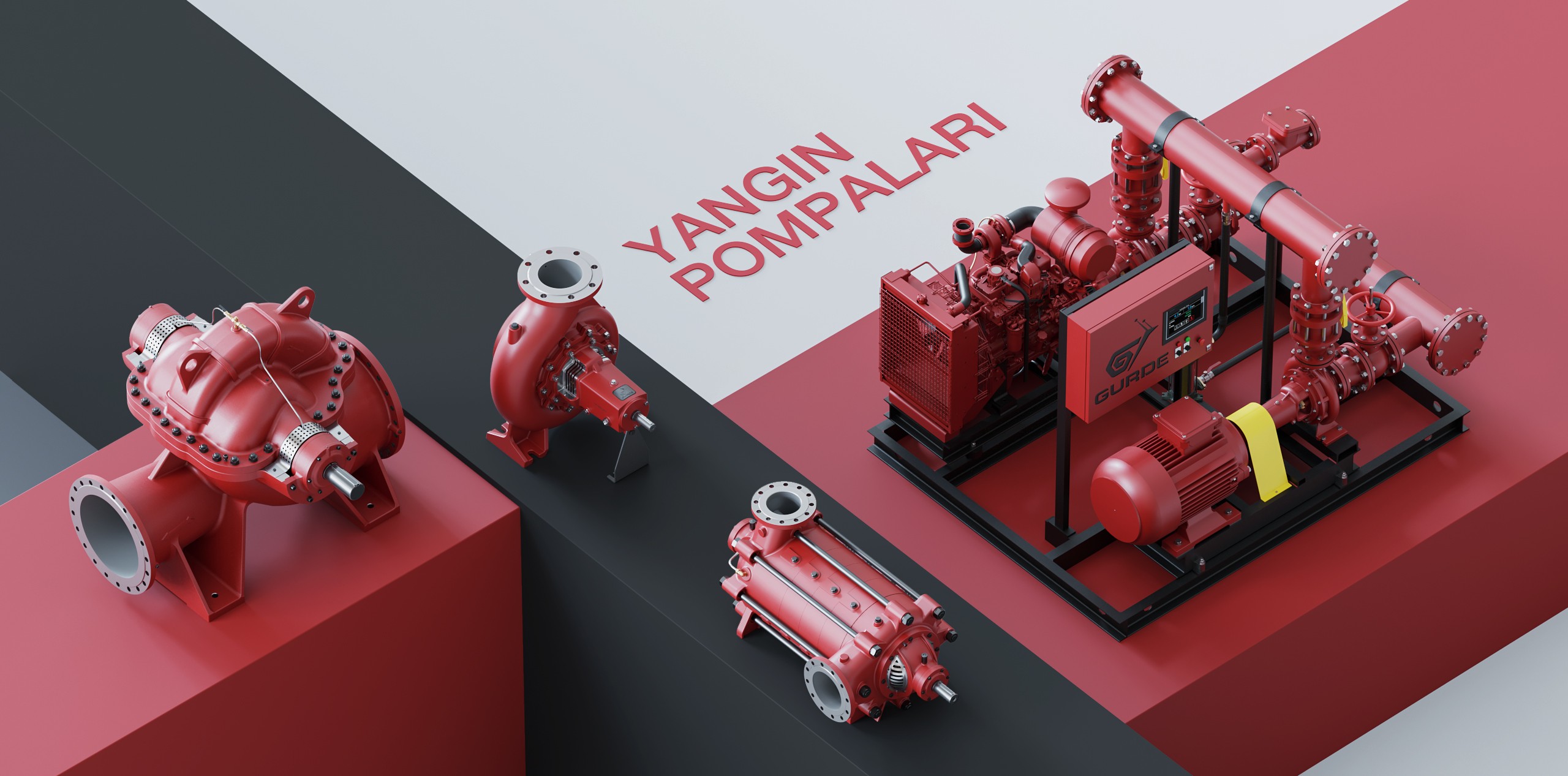

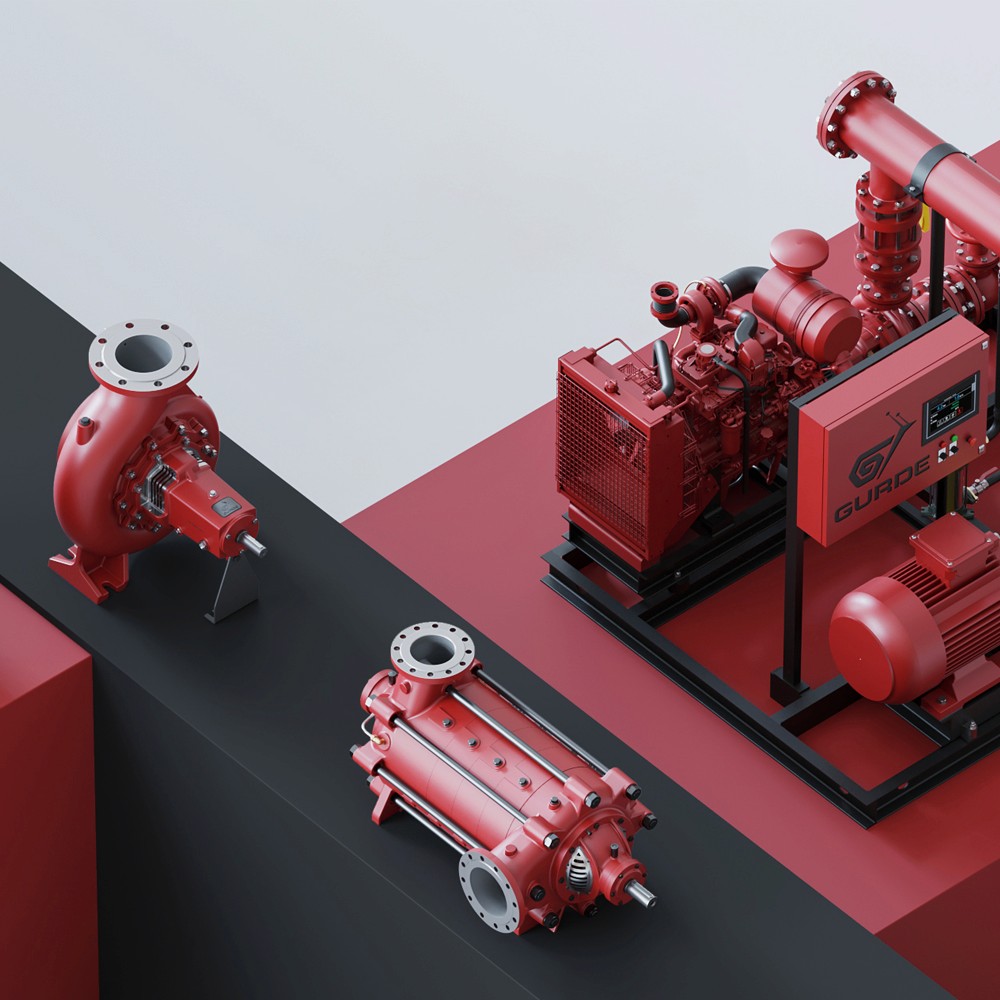

Yangın Söndürme Pompaları

Teknik Özellikler

StandartNFPA 20 · UL / FM gereklerine göre tasarım Debi25 – 5000 GPM (5,7 – 1136 m³/h) Basma yüksekliği30 – 170 m Gövde basıncı (Pmax)10 – 30 bar Devir3000 d/dakika’ya kadar

Pompa Tipleri

Uçtan Emişli Çift Emişli Hat Tipi Çok Kademeli

Yangın söndürme pompaları sprinkler, hidrant ve yangın dolabı sistemlerine ihtiyaç duydukları debi ve basınçta su sağlar. Elektrik motorlu veya dizel tahrikli ana pompalar, jokey pompa ve kontrol ekipmanlarıyla birlikte sistemin gereksinimlerine göre yapılandırılır. Hidrolik seçim, tahrik ve kontrol düzeni; proje koşulları, ilgili standartlar ve talep edilen onay gereklilikleri esas alınarak belirlenir.

0909

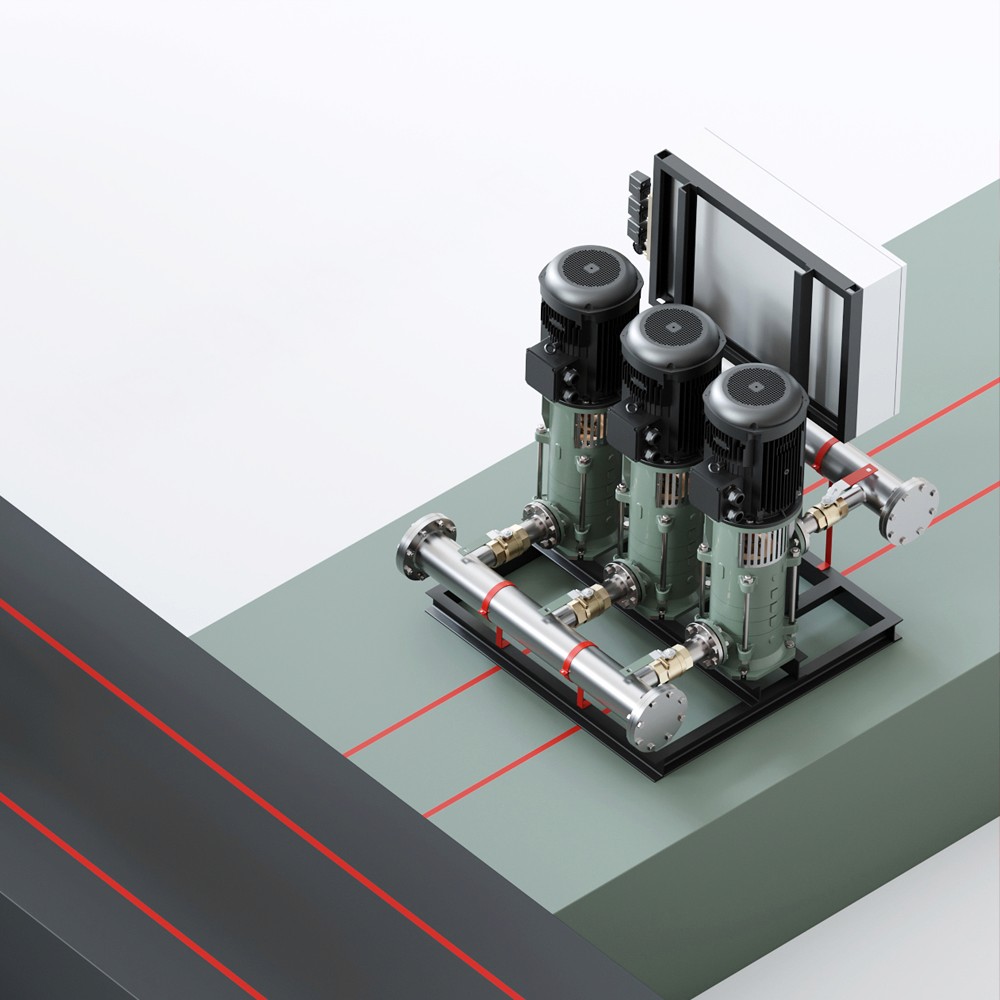

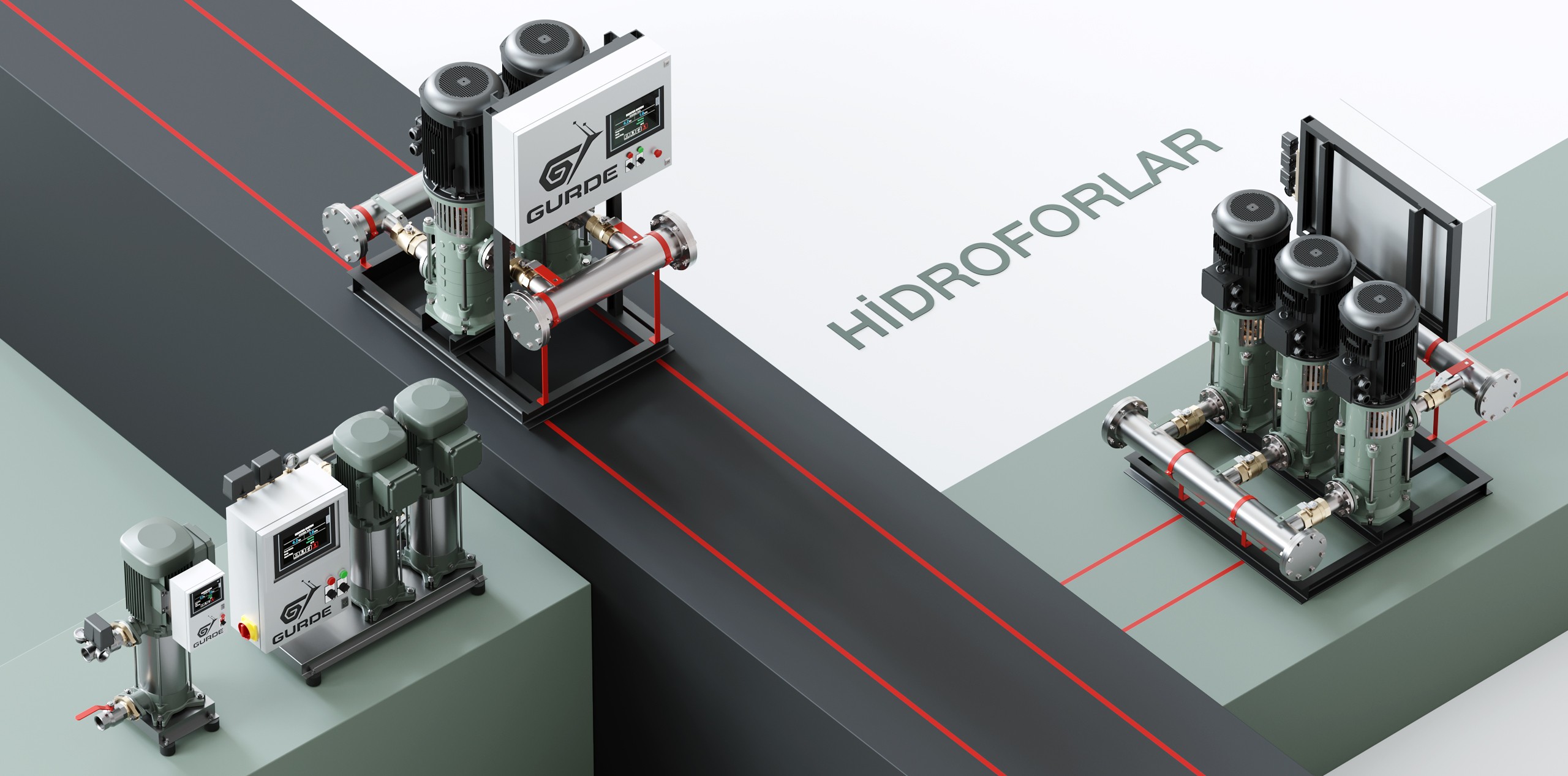

Hidroforlar

Teknik Özellikler

Debi300 m³/h’e kadar Basma yüksekliği180 m’ye kadar Devir2900 d/dakika’ya kadar Çalışma sıcaklığı0 °C’den +70 °C’ye kadar Gövde basıncı (Pmax)10 / 16 / 25 bar

Pompa Tipleri

Noryl Çarklı Paket Döküm Çarklı Paket

Hidroforlar konut, ticari bina, endüstriyel tesis ve sulama sistemlerinde suyu ihtiyaç duyulan basınçta sağlayan paket pompa sistemleridir. Tek veya çok pompalı düzenlemeler, değişen su tüketimine uygun kontrol seçenekleriyle yapılandırılır. Pompa sayısı, hidrolik kapasite, basınç tankı ve kontrol sistemi; debi, basınç ihtiyacı ve işletme koşullarına göre belirlenir.

CFD–deney karşılaştırması

CFD ile tahmin, deneyle doğrulama

// VAKA ÇALIŞMASI · G-NP 100-250 //

CFD ve Ar-Ge Test Sonuçlarının Karşılaştırılması

Ansys Fluent · SST k-ω · 25,2 milyon hücre · Çark Ø264 mm · 2975 d/dak · 300 m³/h çalışma noktasında Gülich düzeltmeli CFD ve test.

+%1,0Basma yüksekliği

−%0,9Mil gücü

+1,7 puanVerim

Çark orta düzlemi01 / 04

G-NP 100-250 çark orta düzlemi statik ve dinamik basınç dağılımı

Statik ve dinamik basınç · XY düzlemi

Meridyen kesit02 / 04

G-NP 100-250 meridyen kesit statik ve dinamik basınç dağılımı

Statik ve dinamik basınç · YZ düzlemi

Basma yüksekliği eğrisi03 / 04

G-NP 100-250 test H–Q eğrisi ve CFD çalışma noktası

300 m³/h · Test 86,8 m · CFD 87,7 m · +%1,0

Pompa verimi04 / 04

G-NP 100-250 verim eğrisi ve CFD çalışma noktası

Test %82,8 · CFD %84,5 · +1,7 puan

Nasıl çalışıyoruz

Kontrollü süreç, ölçülebilir sonuç

// TASARIM SÜRECİ //

Talepten veri teslimine, planlı tasarım

Her proje, tasarım girdilerinin tanımlanmasıyla başlar ve termine bağlı bir planla yürütülür. Hidrolik ve mekanik hesaplar, konstrüksiyon, kontrol ve onay adımlarından geçen tasarım; teknik resimler, 3D CAD verileri ve performans eğrileriyle imalatçıya kontrollü olarak teslim edilir.

Tasarım sürecimizin 8 adımı

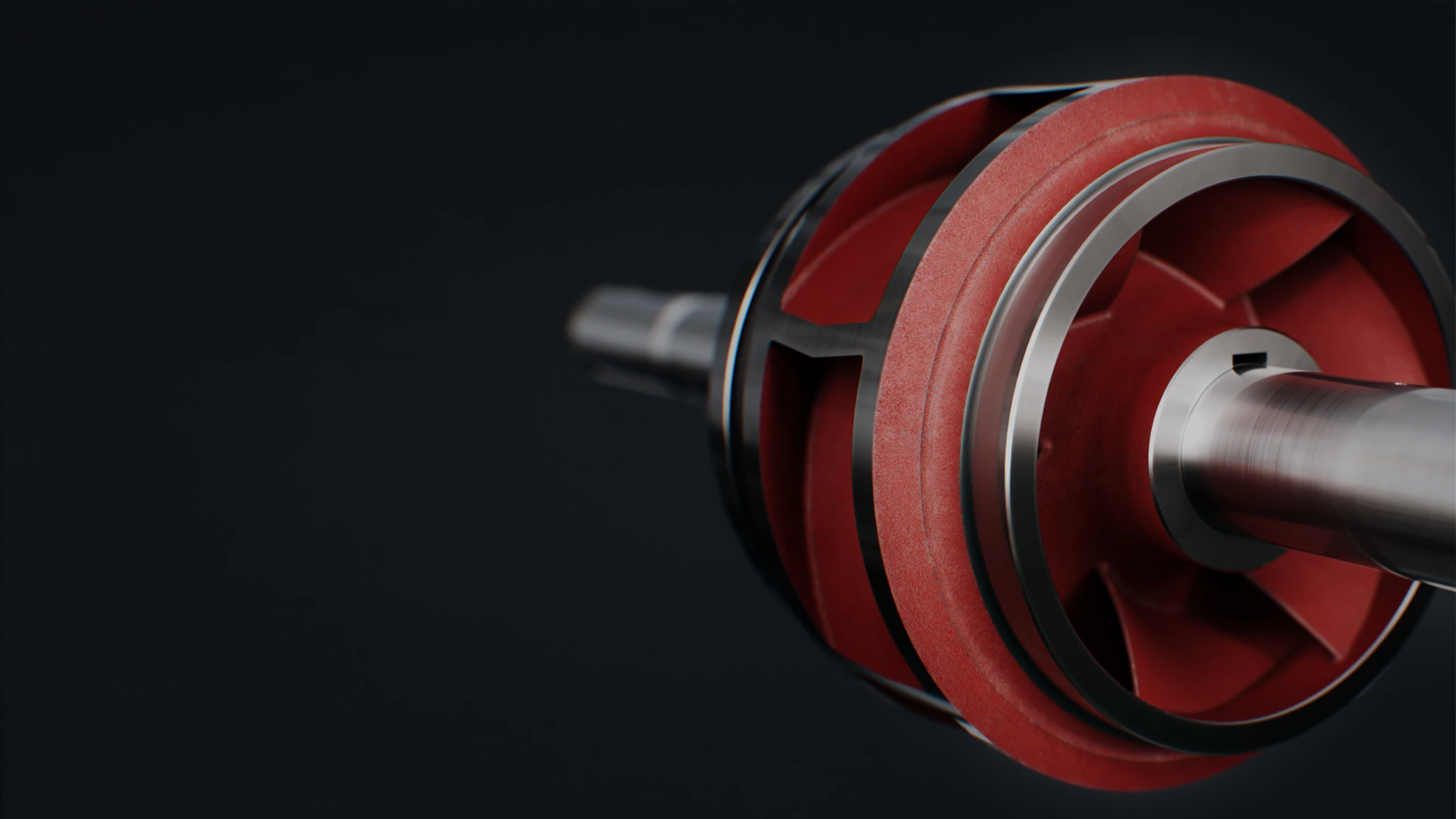

GURDE pompa çarkı ve mili: 3D görselleştirme

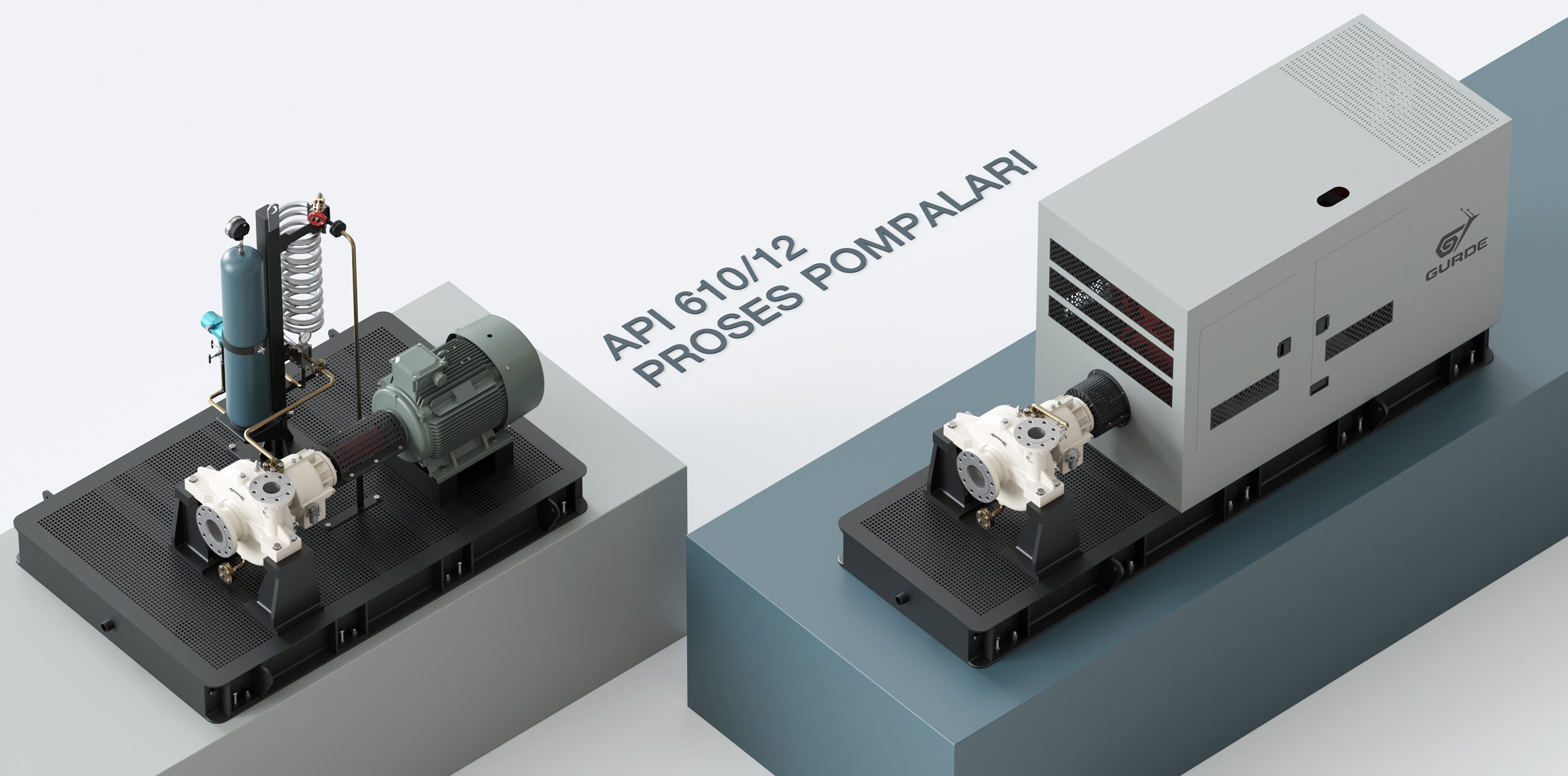

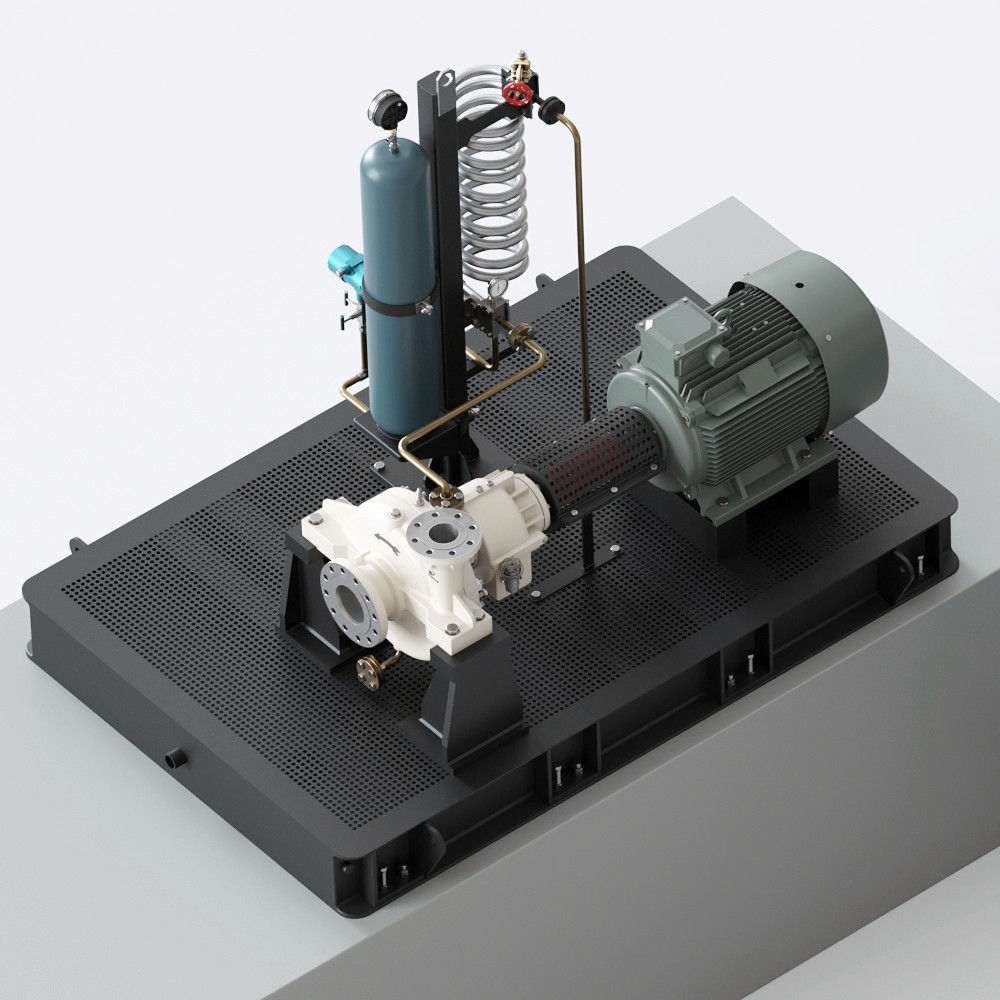

GURDE API 610 proses pompa ünitesi, elektrik motorlu

Firmanız için
dış kaynaklı Ar-Ge

Yeni seri tasarımı ve mevcut serilerin iyileştirilmesi CFD ve deneylerle tasarım doğrulama Verim odaklı hidrolik tasarım İmalat ve montaja hazır teknik çizimler Döküm modeline kadar bütünleşik geliştirme Planlı proje yönetimi ve teknik destek

Türkiye’den Avrupa’ya, Orta Doğu’dan Kuzey Afrika’ya üreticilerle çalışıyoruz.
